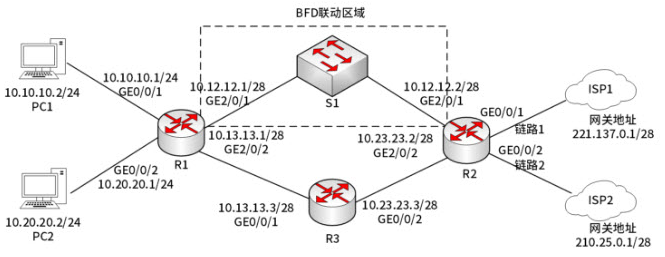

某公司网络拓扑如图1-1所示，从R1到R2有两条转发路径，下一跳分别为R2和R3。由于R1和R2之间的物理距离较远，通过一个二层交换机S1作为中继。假设所有设备均已完成接口IP地址配置。
|
|
|
问题：1.1
(2分)
从PC1发出的目的地址为ISP1的IP报文默认将发到R2的GE2/0/1。PC1构造帧时，是否需要获得该接口的MAC地址?请说明原因。
|
|
|
问题：1.2
(10分)
假设R2不支持BFD，要求R1上使用静态路由与BFD联动技术，实现当R1到R2之间的链路故障时，R1能快速感知，并将流量切换到R3的链路上。
补全下列命令片段完成R1的相关配置:
[R1] bfd //启动BDF功能
[R1] quit
[R1-bfd] bfd R1 to R2 bind peer-ip (1) interface GigabitEthemet2/0/1 one-arm-echo //配置R1和R2之间的BDF会话
[R1 R1 to R2] discriminator local 1 ///BFD本地标识1
[R1 R1 to R2] (2) //提交配需
[R1] quit
[R1] ip route-static 0.0.0.0 0.0.0.0 GigabitEthemet2/0/1 (3) track (4) R1 to R2 //配置R1的缺省路由，联动BFD使得R1到2的流量优先走R1->S1->R2链路，当此链路发生故障时，流量切换到R1->R3->R2链路上
[R1] ip route-static 0.0.0.0 0.0.0.0 GigabitEthernet2/0/2 10.13.13.3 preference 100 //该条命令的作用(5)
|
|
|
问题：1.3
(8分)
路由器R2为接入网关，为内网用户提供双链路接入，两条链路都通过静态IP接入运营商，要求在R2上行接口配置NAT，使内网用户可以访问Internet。
补全下列命令片段完成R2的相关配置:
[R2] ac1 number 3001 //允许内部所有网段通过NAT访问外网
[R2-ac1-3001] rule 5 permit ip source 10.0.0.0 (6)
[R2-acl-adv-3001] quit
[R2] interface gigabitethernet 0/0/1
[R2-GigabitEthernet0/0/1] nat (7) 3001 //在GE0/0/1接口配置NAT
[R2-GigabitEthernet0/0/1] quit
..........
[R2] ip route-static 0.0.0.0.0 222.137.0.1
[R2] ip route-static 0.0.0.0.0 210.25.0.1
[R2] ip load-balance hash src-ip
上述三条命令的功能是(8)。
|
|
|
|
|
