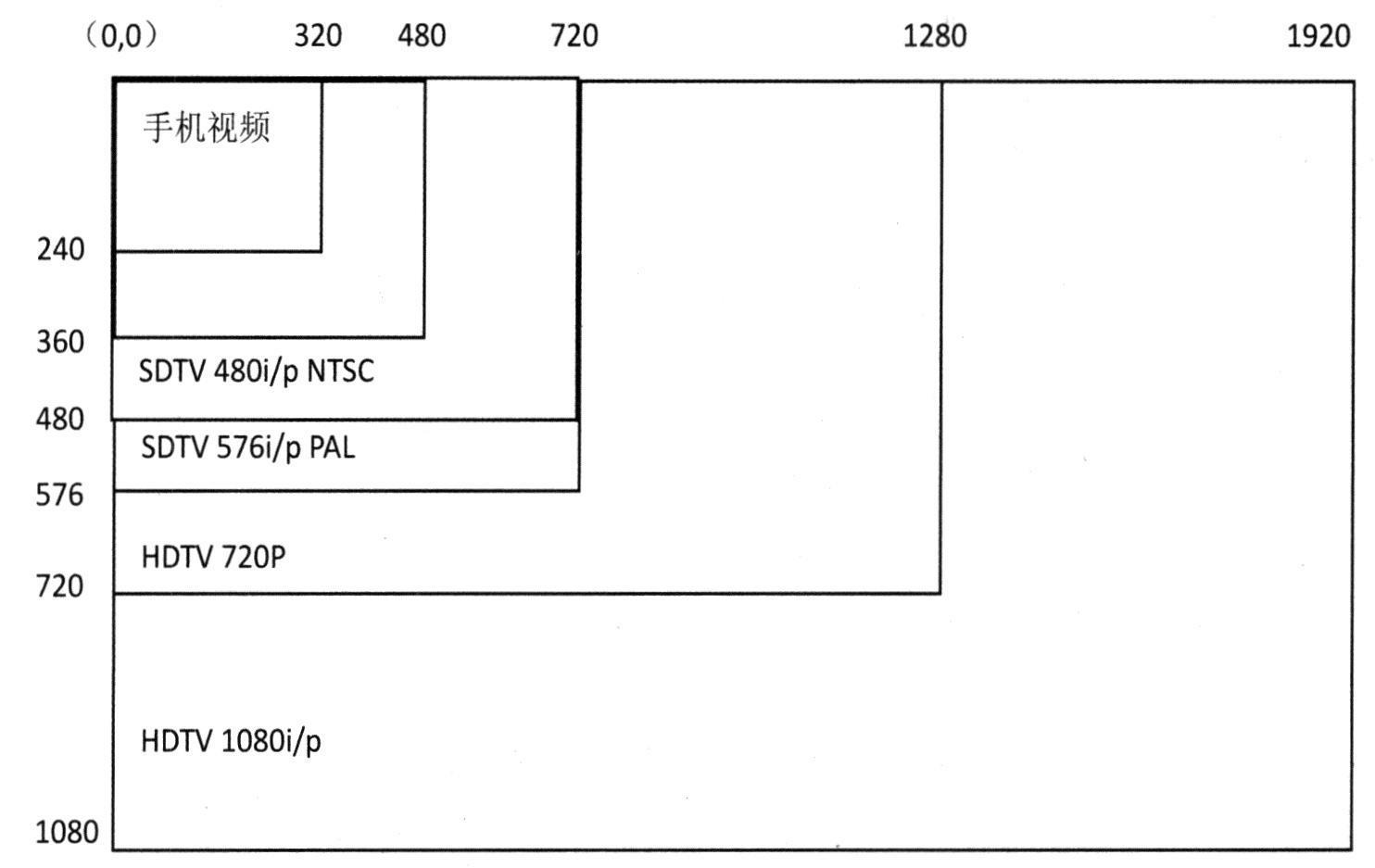

视频的分辨率代表每帧的信息量，是影响视频质量的一个重要因素。一些常见的视频分辨率如喜爱下图所示，其中横坐标表示图像的宽度，纵坐标表示图像的高度，单位都是像素。对于不同的屏幕类型，可以看到的视频分辨率有很大变化，它们可以在电视、DVD、计算机、互联网和手持设备上使用。
|
|
|
|
|
|
|
|
模拟视频的分辨率表示为每幅图像的扫描线数目，实际上是电子束在屏幕上画过的线数，也就是垂直分辨率。
|
|
|
|
在计算机显示器和数字电视机上，数字图像的分辨率用屏幕上像素的固定数目表示，通常表示为：水平像素数目×垂直像素数目。例如，640×480和720×480为标清（Standard Definition, SD）数字电视分辨率，1920×1080为高清（High Definition, HD）数字电视分辨率。
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
现实生活中的图像是在空间和色彩上均连续的二维景象，所以图像的数字化不仅要在空间上将二维图像离散化，在色彩上也要将其离散化。图像的数字化过程和声音的数字化过程一样，也要经过取样、量化和编码三步。
|
|
|
|

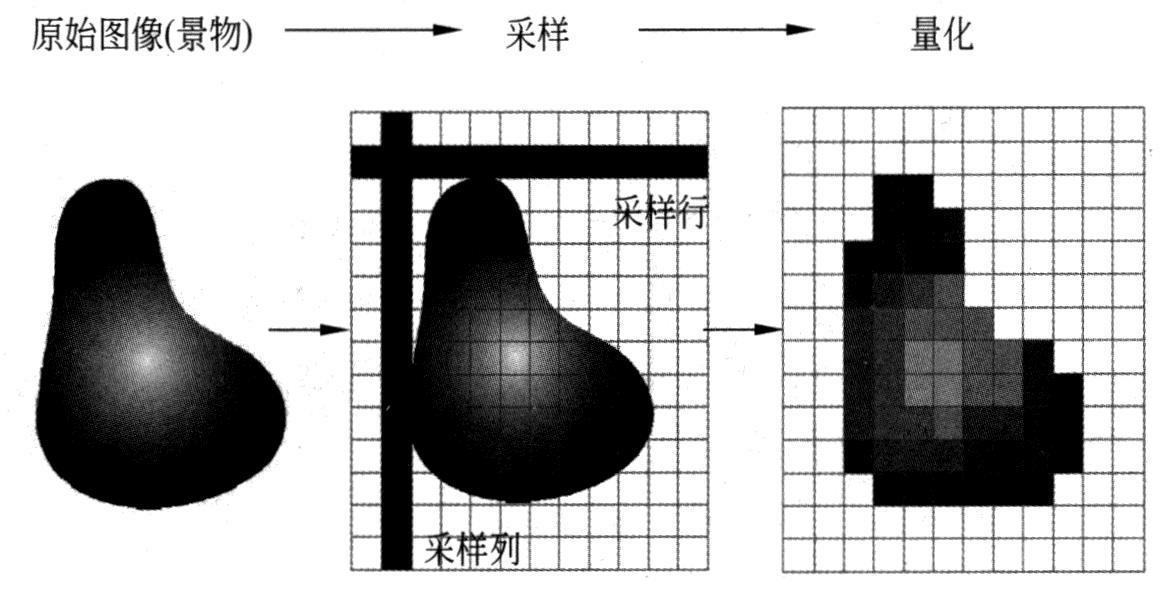

目前，图像的数字化途径主要有两类：一类是利用扫描设备对各类图像资料进行扫描，通过扫描仪实现数字化；另一类是通过数码相机直接对景物进行拍摄，数码相机可以直接将拍摄到的景物数字化。不论采用哪种途径，数字化过程大体都分为采样、量化和编码三步。下图演示了灰度图像的数字化过程。
|
|
|
|
|
|
|
|
①采样。图像是一种二维信号，需要变为一维信号后再进行采样，先沿垂直方向按一定间隔从上向下顺序地沿水平方向直线扫描，取出各水平行上的一维扫描线，再对该一维扫描线信号按一定间隔采样得到离散信号。采样后，一副图像的像素数目也称图像的分辨率，图像分辨率一般用水平方向的像素个数M乘以垂直方向的像素个数N表示，即M×N。
|
|
|
|
②量化。经过采样，模拟图像已在空间上离散化为像素，但所得的像素值（即颜色值或灰度值）仍是连续量，把取样后所得的这些连续量表示的像素值离散化为整数值的过程称为量化。量化时所确定的离散取值个数称为量化级数，表示量化的亮度值（或色彩值）所需的二进制位数称为量化字长，也称图像深度。上图所采用的量化级数为16，量化深度为4。量化字长越长，就越能真实反映图像的原有效果。
|
|
|
|
③编码。把离散的像素矩阵按一定方式编制成二进制编码组，所得到的图像数据按某种图像格式记录在图像文件中称为图像的编码。
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
图形扫描仪是一种图形、图像输入设备，它可以直接将图形、图像、照片或文本输入计算机中。扫描仪是利用字符、图形和图像在纸面上的不同反光程度将纸面上的字符、图形和图像转换成相应的数字信号，输入计算机中进行处理。这些信号在计算机中首先被当做数字图像信息进行处理。目前的扫描仪已经从单色、小幅面发展到彩色、大幅面，扫描分辨率已经从几百dpi（dot per inch，点／英寸）发展到几千dpi，扫描速度也从每分钟几页发展到每分钟几百页。扫描仪按其工作原理可分为线阵列和面阵列两种，最常用的是线阵列扫描仪；按其扫描方式可分为平面式和手持式两种；按其灰度和色彩可分为二值化扫描仪、灰度扫描仪和彩色扫描仪。
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
图像是一种位图。位图是用像素点来描述一幅图像，它的基本元素是像素，即像素阵列。位图图像的描述包括图像分辨率和颜色深度（灰度）。位图图像文件一般没有经过压缩，它的存储量大，适合于表现含有大量细节的画面。与矢量图形相比，位图放大时，放大的是其中每个像素的点，所以有时看到的是失真的模糊图片。在Windows附件中画图软件生成的.bmp文件就是属于位图图像格式的文件。图像的主要参数有分辨率、色彩模式和颜色深度。
|
|
|
|
.图像的分辨率。指图像在水平与垂直方向上的像素个数。例如1024×768的图像是指该图像水平方向上有1024个像素，垂直方向上有768个像素。
|
|
|
|
.色彩模式。指图像所使用的色彩描述方法。如RGB（红、绿、蓝）色彩模式、CMYK（青、橙、黄、黑）色彩模式等。
|
|
|
|
.颜色深度。位图图像中每个像素点的颜色信息用若干数据位来表示，这些数据位的个数称为图像的颜色深度（灰级度）。
|
|
|
|
通常，图像的分辨率越高、颜色深度越深，则数字化后的图像效果越逼真，图像数据量也越大。图像数据容量（Byte）=（图像水平像素点数×图像垂直像素点数×颜色深度）/8。
|
|
|
|
例如，一幅1024×768分辨率、24位真彩色图像的数据容量需要多少MB的存储空间。
|
|
|
|
图像数据容量=（1024×768×24）/8=2359269 B/1024=2.25KB/1024=2.25MB
|
|
|
|
|
|
|
|
|
|
|
|
|
