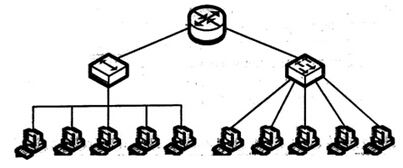

集线器（Hub）可以说是一种特殊的中继器，作为网络传输介质间的中心节点，它克服了介质单一通道的缺陷。以集线器为节点中心的优点是：当网络系统中某条线路或某节点出现故障时，不会影响网上其他节点的正常工作，能够提供多通道通信，大大提高了网络通信速度。它的缺点是：由于用户带宽共享，使带宽受限；其广播方式，易造成网络风暴；其非双工传输，使网络通信效率低。
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
交换机（Switch）是采用电话交换机的原理，它可以让多对端口同时发送或接收数据，每一个端口独占整个带宽，从而大幅度提高了网络的传输速率。交换机提供了另一种提高数据传输速率的方法，且这种方法比FDDI、ATM的成本都要节省许多，交换机能够将以太网络的速率提高至真正的10Mb/s或100Mb/s。目前这种产品已十分成熟，在高速局域网中已成为必选的设备。
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
路由器（Router）用于连接多个逻辑上分开的网络。逻辑网络是指一个单独的网络或一个子网。当数据从一个子网传输到另一个子网时，可通过路由器来完成。因此，路由器具有判断网络地址和选择路径的功能，它能在多网络互联环境中建立灵活的连接，可采用完全不同的数据分组和介质访问方法连接各种子网。路由器是属于OSI网络应用层的一种互联设备，只接收源站或其他路由器的信息，不关心各子网使用的硬件设备，但要求运行与网络层协议相一致的软件。路由器工作在OSI参考模型的第三层（网络层）。
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
结构化设计方法中使用结构图来描述系统的体系结构，指出一个系统由哪些模块组成，以及模块之间的调用关系。结构图的基本成分有：模块、调用和数据。
|
|
|
|
|
|
在结构化设计中，模块指具有一定功能并可以用模块名调用的一组程序语句，如函数、子程序等，它们是组成程序的基本单元。
|
|
|
|
一个模块具有外部特征和内部特征。模块的外部特征包括：模块的接口（模块名、输入／输出参数、返回值等）和模块功能。模块的内部特征包括：模块的内部数据和完成其功能的程序代码。
|
|
|
|
在结构图中，模块用矩形表示，并用名字标识该模块，名字应体现该模块的功能。
|
|
|
|
|
|
结构图中模块之间的调用关系用从一个模块指向另一个模块的箭头来表示，其含义是前者调用了后者。
|
|
|
|
|
|
模块间还经常用带注释的短箭头表示模块调用过程中来回传递的信息。箭头尾部带空心圆的表示传递的是数据，带实心圆的表示传递的是控制信息，如下图所示。
|
|
|
|
|
|
|
|
可以在结构图上添加一些辅助符号进一步描述模块间的调用关系。如果一个模块是否调用一个从属模块决定于调用模块内部的判断条件，则该调用模块间的判断调用采用菱形符号表示；如果一个模块通过其内部循环的功能来循环调用一个或多个从属模块，则该调用称为循环调用，用弧形箭头表示。判断调用和循环调用的表示方法如下图所示。
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
