免费智能真题库 > 历年试卷 > 系统集成项目管理工程师 > 2019年上半年 系统集成项目管理工程师 上午试卷 综合知识
第46题
知识点   前导图法
关键词   前导图法   前导图      分类   活动排序


前导图法可以描述四种关键活动类型的依赖关系。对于接班同事A到岗,交班同事B才可以下班的交接班过程,可以用( )描述。

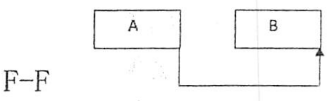

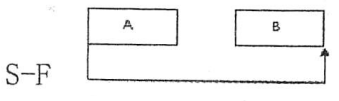

  A.

  B.

  C.

  D.




  相关试题     活动排序    更多>

  第46题    2017年上半年
   59%
下面的箭线图中(活动的时间单位:周),活动G最多可以推延( )周而不会影响项目的完工日期。
  第39题    2012年下半年
   48%
某公司承接了城市道路信息系统建设项目。由于施工日期正好是7月份的雨季。项目团队为了管理好项目的进度,最好采用(39)进行进度..
  第34题    2011年上半年
   36%
依据下面的项目活动网络图,该项目历时为(34)天。



   知识点讲解
   · 前导图法

       前导图法
        前导图法(Precedence Diagramming Method, PDM),也称为紧前关系绘图法,是一种利用节点表示活动,用箭线表示活动逻辑关系的项目网络图。活动节点法或单代号网络图(AON)是PDM的一种展示方法,是大多数项目管理软件所采用的方法,如下图所示。

        前导图示例
        前导图法包括四种活动依赖关系。紧前活动是在进度计划的逻辑路径中排在某个活动前面的活动。紧后活动是在进度计划的逻辑路径中排在某个活动后面的活动。四种活动逻辑关系如下:
        .完成—开始(FS):紧前活动必须完成,紧后活动才能开始的逻辑关系。
        .完成—完成(FF):只有紧前活动完成,紧后活动才能完成的逻辑关系。
        .开始—开始(SS):只有紧前活动开始,紧后活动才能开始的逻辑关系。
        .开始—完成(SF):只有紧前活动开始,紧后活动才能完成的逻辑关系。
        PDM图中,FS关系最常用,SF关系很少用。下图所示为四种活动的依赖关系。

        活动依赖关系图
