免费智能真题库 > 历年试卷 > 系统架构设计师 > 2011年下半年 系统架构设计师 上午试卷 综合知识
  第34题
  知识点:   类之间的关系   设计模式目录的内容
  章/节:   设计方法   设计模式

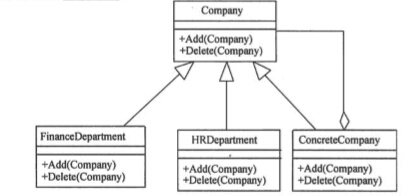

某公司欲开发一门户网站,将公司的各个分公司及办事处信息进行整合。决定采用Composite设计模式来实现公司的组织结构关系,并设计了如下图所示的UML类图。图中与Composite模式中的“Component”角色相对应的类是(33),与“Composite” 角色相对应的类是(34)。



  A.  Company

  B.

FinanceDepartmen



  C.  HRDepartment

  D.  ConcreteCompany


 确定 并 查看答案解析     知识点讲解  我要标记      有奖找茬      上一题        下一题


  相关试题:关系          更多>

  第31题    2015年下半年
   53%
用例(use case)用来描述系统对事件做出响应时所采取的行动。用例之间是具有相关性的。在一个会员管理系统中,会员注册时可以采..
  第33题    2011年下半年
   34%
某公司欲开发一门户网站,将公司的各个分公司及办事处信息进行整合。决定采用Composite设计模式来实现公司的组织结构关系,并设计..
  第31题    2009年下半年
   67%
某软件公司欲开发一个Windows平台上的公告板系统。在明确用户需求后,该公司的架构师决定采用Command模式实现该系统的界面显示部..

  第36题    2013年下半年
   42%
某系统中的文本显示类(TextView)和图片显示类(PictureView)都继承了组件类(Component),分别显示文本和图片内容,现需要构造带有..
  第54题    2017年下半年
   38%
按照设计模式的目的进行划分,现有的设计模式可以分为三类。其中创建型模式通过采用抽象类所定义的接口,封装了系统中对象如何创..
  第31题    2009年下半年
   67%
某软件公司欲开发一个Windows平台上的公告板系统。在明确用户需求后,该公司的架构师决定采用Command模式实现该系统的界面显示部..
   知识点讲解
   · 类之间的关系    · 设计模式目录的内容

       类之间的关系
        (1)关联关系。描述了给定类的单独对象之间语义上的连接。关联提供了不同类之间的对象可以相互作用的连接。其余的关系涉及类元自身的描述,而不是它们的实例。用“”表示关联关系。
        (2)依赖关系。有两个元素X、Y,如果修改元素X的定义可能会引起对另一个元素Y的定义的修改,则称元素Y依赖于元素X。在UML中,使用带箭头的虚线“”表示依赖关系。
        在类中,依赖由各种原因引起,例如,一个类向另一个类发送消息;一个类是另一个类的数据成员;一个类是另一个类的某个操作参数。如果一个类的接口改变,则它发出的任何消息都可能不再合法。
        (3)泛化关系。泛化关系描述了一般事物与该事物中的特殊种类之间的关系,也就是父类与子类之间的关系。继承关系是泛化关系的反关系,也就是说子类是从父类继承的,而父类则是子类的泛化。在UML中,使用带空心箭头的实线“”表示泛化关系,箭头指向父类。
        (4)聚合关系。聚合是一种特殊形式的关联,它是传递和反对称的。聚合表示类之间的关系是整体与部分的关系。例如,一辆轿车包含四个车轮、一个方向盘、一个发动机和一个底盘,这就是聚合的一个例子。在UML中,使用一个带空心菱形的实线“”表示聚合关系,空心菱形指向的是代表“整体”的类。
        (5)组合关系。如果聚合关系中的表示“部分”的类的存在与否,与表示“整体”的类有着紧密的关系,例如“公司”与“部门”之间的关系,那么就应该使用“组合”关系来表示这种关系。在UML中,使用带有实心菱形的实线“”表示组合关系。
        (6)实现关系。将说明和实现联系起来。接口是对行为而非实现的说明,而类中则包含了实现的结构。一个或多个类可以实现一个接口,而每个类分别实现接口中的操作。实现关系用“”表示。
        (7)流关系。将一个对象的两个版本以连续的方式连接起来。它表示一个对象的值、状态和位置的转换。流关系可以将类元角色在一次相互作用中连接起来。流的种类包括变成(同一个对象的不同版本)和复制(从现有对象创造出一个新的对象)两种。用“”表示。
        :对于聚合关系和组合关系,各种文献的说法有些区别。在这些文献中,首先定义聚集关系(整体与部分的关系),然后再把聚集关系分为两种,分别是组合聚集(相当于上述的“组合关系”)和共享聚集(相当于上述的“聚合关系”)。

       设计模式目录的内容
        Erich Gamma在他的博士论文中总结了一系列的设计模式,做出了开创性的工作。他用一种类似分类目录的形式将设计模式记载下来。我们称这些设计模式为设计模式目录。根据模式的目标(所做的事情),可以将它们分成创建性模式(creational)、结构性模式(structural)和行为性模式(behavioral)。创建性模式处理的是对象的创建过程,结构性模式处理的是对象/类的组合,行为性模式处理类和对象间的交互方式和任务分布。根据它们主要的应用对象,又可以分为主要应用于类的和主要应用于对象的。
        下表是Erich Gamma等总结的23种设计模式,这些设计模式通常称为GoF(Gang of Four,四人组)模式。因为这些模式是在“Design Patterns:Elements of Reusable Object-Oriented Software”中正式提出的,而该书的作者是Erich Gamma、Richard Helm、Ralph Johnson和John Vlissides,这几位作者常被称为“四人组”。

        设计模式目录的分类

        其中带*模式是关于类的,其他模式是关于对象的。
