第2题

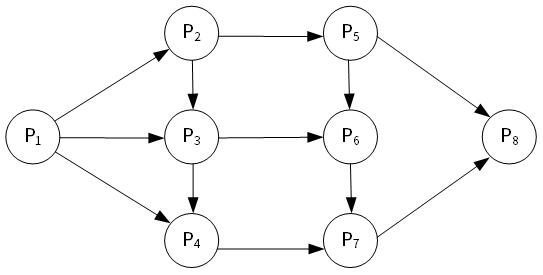

前趋图（Precedence Graph）是一个有向无环图，记为：→={(Pi,Pj)|Pimust complete before pj may start}，假设系统中进程P={P1，P2，P3，P4，P5，P6，P7，P8}，且进程的前趋图如下图所示。

那么，该前趋图可记为（）。

A. →={（P1，P2），（P1，P3），（P1，P4），（P2，P5），（P3，P5），（P4，P7），（P5，P6），（P5，P7），（P7，P6），（P4，P5），（P6，P7），（P7，P8）}

B. →={（P1，P2），（P1，P3），（P1，P4），（P2，P3），（P2，P5），（P3，P4），（P3，P6），（P4，P7），（P5，P6），（P5，P8），（P6，P7），（P7，P8）}

C. →={（P1，P2），（P1，P3），（P1，P4），（P2，P3），（P2，P5），（P3，P4），（P3，P5），（P4，P6），（P5，P7），（P5，P8），（P6，P7），（P7，P8）}

D. →={（P1，P2），（P1，P3），（P2，P3），（P2，P5），（P3，P4），（P3，P6），（P4，P7），（P5，P6），（P5，P8），（P6，P7），（P6，P8），（P7，P8）}
