免费智能真题库 > 历年试卷 > 网络规划设计师 > 2013年下半年 网络规划设计师 上午试卷 综合知识
  第70题
  知识点:   STP配置基础   链路   生成树
  关键词:   接口   链路   生成树        章/节:   局域网

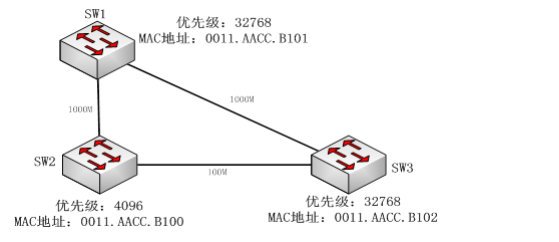

在STP生成树中,断开的链路并不是随意选择的,而是通过设备、接口、链路优先级等决定的。在下图所示的连接方式中,哪条链路是作为逻辑链路断开而备份使用的?(70)。


  A.  SW1和SW2之间的链路

  B.  SW1和SW3之间的链路

  C.  SW2和SW3之间的链路

  D.  任意断开一条皆可





  第69题    2014年下半年
   44%
下图所示是一个园区网的一部分,交换机A和B是两台接入层设备,交换机C和D组成核心层,交换机E将服务器群连接至核心层。如图所示,..
  第12题    2021年下半年
   25%
以太网交换机中采用生成树算法是为了解决( )问题。
  第68题    2013年下半年
   41%
如图所示网络结构,当Switch1和Switch2都采用默认配置,那么PC2和PC4之间不能通信,其最可能的原因是(68)。如果要解决此问题,最..
   知识点讲解
   · STP配置基础    · 链路    · 生成树

       STP配置基础
        当网络中存在冗余的VLAN中继线路时,就会因网络环路的出现而引起广播风暴,降低网络的可靠性。而STP(Spanning Tree Protocol,生成树协议)正是为克服冗余网络中透明桥接的问题而创建的。STP是一个既能够防止环路,又能够提供冗余线路的第二层管理协议。为了使交换网络正常运行,STP网络上的任何两个终端之间只有一条有效路径。STP使用生成树算法来求解没有环路的最佳路径,使一些备用路径处于阻塞状态。在大型网络中,特别是有多个VLAN的时候,配置STP就很重要了。
        STP是通过在交换机之间传递桥接协议数据单元来相互告知诸如交换机的桥ID、链路性质、根桥ID等信息,以确定根桥、决定哪些端口处于转发状态,哪些端口处于阻断状态,以免引起网络环路。
        根据考试大纲的要求,对于STP协议的配置要求相对较简单,主要是要求掌握利用STP端口权值和路径值完成负载均衡。
               配置VLAN工作模式。
               .服务器模式:vtp server(vtp pruning)。
               .客户端模式:vtp client。
               配置VLAN Trunk端口。
               服务器、客户端两边都要配,对连接Trunk线的端口配置。
               .interface端口名;
               .switchport mode trunk(改变端口的状态);
               .switchport trunk allowed vlan all(all,可以用具体的VLAN号代替);
               设置端口权值。
               spanning tree vlan 1 port-priority端口权值(默认值是128)。
               设置路径成本。
               spanning tree vlan 1 cost路径成本。
               配置VLAN。
               只在服务器模式中使用,vlan 2[name vlan2]。
               配置端口,加入相应的VLAN
               服务器、客户端两边都配,根据端口需要。
               .interface端口名;
               .switchport mode access;
               .switchport access vlan vlan名称(将该端口添加到相应的VLAN)。
               下面来看一个实例。两台交换机SwitchA和SwitchB通过Trunk1和Trunk2两条中继链路相连接,其中Trunk1对VLAN1-VLAN3的路径成本是18,对VLAN4-VLAN5的路径成本则是30;而Trunk2则刚好相反,如下图所示。

               STP配置实例
               交换机SwitchA的配置应如下所示(VTP的设置部分略):


       链路
        链路(link)指的是从发信点到收信点(即从信源到信宿)的一串结点和线路。链路通信是指端到端的通信。
        计算机网络从逻辑结构上可以分成两部分:负责数据处理、向网络用户提供各种网络资源及网络服务的外层用户资源子网和负责数据转发的内层通信子网。通信子网由分组交换结点(简记为R)及连接这些结点的链路组成,负责在主机(Host,H)间传输分组。资源子网由连在网上的主机构成,为网上用户提供共享资源,入网途径和方法。局域网中的每台主机都通过网卡连接到传输介质上,网卡负责在各个主机间传递数据,显然,网卡和传输介质构成了局域网的通信子网,而主机集合则构成了资源子网。用户子网指的是由主计算机、终端、通信控制设备、连网外设、各种软件资源等组成。通信子网分为点对点通信子网和广播式通信子网。它主要有三种组织形式:结合型、专用型和公用型,如下图所示。

        网络的组织形式
        计算机网络也可以看作是在物理上分布的相互协作的计算机系统。其硬件部分除了单体计算机、光纤、同轴电缆以及双绞线等传输媒体之外,还包括插入计算机中用于收发数据分组的各种通信网卡(在操作系统中,这些网卡不当成一种外部设备),把多台计算机连接到一起的集线器(hub,该设备近年正逐步被相应的交换机取代),扩展带宽和连接多台计算机用的交换机(switch)以及负责路径管理、控制网络交通情况的路由器或ATM交换机等。其中路由器或ATM交换机是构成广域网络的主要设备,而交换机和集线则是构成局域网络的主要设备。这些设备都可看作一种专用的计算机。
        综上所述,计算机网络是一个由不同传输媒体构成的通信子网,与这个通信子网连接的多台地理上分散的具有唯一地址的计算机,将数据划分为不同长度分组进行传输和处理的协议软件以及应用系统所组成的传输和共享信息的系统。

       生成树
        设图G=(V,E)是个连通图,当从图中任一个顶点出发遍历图G时,将边集E(G)分为两个集合,即A(G)和B(G)。其中A(G)是遍历时所经过的边的集合,B(G)是遍历时未经过的边的集合。G1=(V,A)是图G的子图,称子图G1为连通图G的生成树。
        图的生成树不是唯一的。选择不同的存储方式,从不同的顶点出发,可以得到不同的生成树。对于非连通图而言,每个连通分量中的顶点集和遍历时走过的边集一起构成若干棵生成树,把它们称为非连通图的生成树森林。
