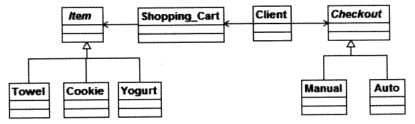

假设现在要创建一个简单的超市销售系统,顾客将毛巾、饼干、酸奶等物品(Item)加入购物车(Shopping_Cart),在收银台(Checkout)人工(Manual)或自动(Auto)地将购物车中每个物品的价格汇总到总价格后结帐。这一业务需求类图(方法略)设计如下图所示,采用了(44)模式。其中(45)定义以一个Checkout对象为参数的accept操作,由子类实现此accept操作。此模式为(46),适用于(47)。


  A.  观察者(Observer)

  B.  访问者(Visitor)

  C.  策略(Strategy)

  D.  桥接器(Bridge)




  相关试题     设计模式    更多>

  第45题    2011年上半年
   28%
设计模式(44)将抽象部分与其实现部分相分离,使它们都可以独立地变化。下图为该设计模式的类图,其中,(45)用于定义实现部分..
  第44题    2013年上半年
   20%
(44)设计模式能使一个对象的状态发生改变时通知所有依赖它的监听者。(45)设计模式限制类的实例对象只能有一个。适配器(Adap..
  第47题    2015年上半年
   61%
某些设计模式会引入总是被用作参数的对象。例如(47)对象是一个多态accept 方法的参数。



   知识点讲解
   · 类图    · ping    · 业务需求

       类图
        类图(Class Diagram)展现了一组对象、接口、协作及其之间的关系。在面向对象系统的建模中所建立的最常见的图就是类图。
        类图给出了系统的静态设计视图,包含主动类的类图给出了系统的静态进程视图。作为模型管理视图还可以含有包或子系统,二者都用于把模型元素聚集成更大的组块。类图用于对系统的静态视图建模。这种视图主要支持系统的功能需求,即系统要提供给最终用户的服务。当对系统的静态设计建模时,通常以下述3种方式之一使用类图:对系统的词汇建模;对简单的协作建模;对逻辑数据库模式建模。
        作为静态视图的类图可以包含依赖、关联、泛化、组合、实现关系以及注解和约束等。
        (1)依赖关系是两个事物之间的语义关系,其中一个事物发生变化会影响另一个事物的语义。
        (2)关联关系是一种结构关系,它描述了一组对象之间的链接关系。其中有一种特殊类型的关联关系,即聚集关系,它描述了整体与部分的结构关系。
        (3)泛化关系是一种一般—特殊关系,利用这种关系,子类可以共享父类的结构和行为。
        (4)实现关系是类之间的语义关系,其中的一个类制订了另一个类保证执行的契约。实现关系用于两种情况:在接口和实现它们的类或构件之间;在用例和它们的协作之间。
        (5)组合是聚集关系的变种,表示元素间更强的组合关系。各种关系图例如下图所示。

        各种关系图例

       ping
        ping通过发送"Internet控制报文协议(ICMP)"回送请求/应答报文来验证与另一台TCP/IP计算机的IP级连接。回送请求/应答报文的接收情况将和往返过程的次数一起显示出来。ping是用于检测网络连接性、可到达性和名称解析的疑难问题的主要TCP/IP命令。如果不带参数,ping将显示帮助。
        1)语法格式

        2)参数说明
        参数如下表所示。

        ping的选项


       业务需求
        网络系统是为一个集体提供服务的,对于该集体内的不同用户,需要收集特定的业务信息,包括以下内容。
        (1)确定结构组织。业务需求的第一步就是获取组织结构图,了解集体中的岗位设置及岗位职责。
        (2)确定关键时间点。对于大型项目,必须制订严格的项目实施计划,确定各个阶段关键的时间点。
        (3)确定网络投资规模。在整个网络的设计和实施中,费用是一个主要考虑的因素。
        (4)确定业务活动。主要通过对业务的分析,形成各类业务的网络需求,主要包括最大用户数、并发用户数、峰值带宽和正常带宽等。
        (5)预测增长率。通过对网络发展趋势的分析,明确网络的伸缩性需求。
        (6)确定网络的可靠性和可用性。网络设计人员在进行需求分析的过程中,首先应获取行业的网络可靠性和可用性标准,并根据标准与用户进行交流,确定特殊的要求。
        (7)确定Web站点和Internet连接。
        (8)确定网络的安全性。
        (9)确定远程接入方式。
