  第42题
  知识点:   类图   设计模式   封装   耦合   维护
  章/节:   面向对象基础知识

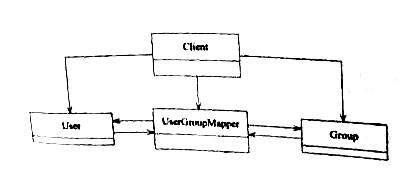

在某系统中,不同组(GROUP)访问数据的权限不同,每个用户(User)k可以是一个或多个组中的成员,每个组包含零个或多个用户。现要求在用户和组之间设计映射,将用户和组之间的关系由映射进行维护,得到如下所示的类图。该设计采用(42)模式,用一个对象来封装系列的对象交互;使用户对象和组对象不需要显式地相互引用,从而使其耦合松散,而且可以独立地改变它们之间的交互。该模式属于(43)模式,该模式适用:(44)。



  A.  状态(State)

  B.  策略(Strategy)

  C.  解释器(Interpreter)

  D.  中介者(Mediator)





  第44题    2009年下半年
   23%
采用(43)设计模式可保证一个类仅有一个实例;采用(44)设计模式可将对象组合成树形结构以表示“部分-整体”的层次结构..
  第46题    2009年下半年
   23%
下列UML类图表示的是(46)设计模式。该设计模式中,(47)。

  第46题    2015年下半年
   30%
(45)设计模式能够动态地给一个对象添加一些额外的职责而无需修改此对象的结构;(46)设计模式定义一个用于创建对象的接口,让..
   知识点讲解
   · 类图    · 设计模式    · 封装    · 耦合    · 维护

       类图
        类图(Class Diagram)展现了一组对象、接口、协作及其之间的关系。在面向对象系统的建模中所建立的最常见的图就是类图。
        类图给出了系统的静态设计视图,包含主动类的类图给出了系统的静态进程视图。作为模型管理视图还可以含有包或子系统,二者都用于把模型元素聚集成更大的组块。类图用于对系统的静态视图建模。这种视图主要支持系统的功能需求,即系统要提供给最终用户的服务。当对系统的静态设计建模时,通常以下述3种方式之一使用类图:对系统的词汇建模;对简单的协作建模;对逻辑数据库模式建模。
        作为静态视图的类图可以包含依赖、关联、泛化、组合、实现关系以及注解和约束等。
        (1)依赖关系是两个事物之间的语义关系,其中一个事物发生变化会影响另一个事物的语义。
        (2)关联关系是一种结构关系,它描述了一组对象之间的链接关系。其中有一种特殊类型的关联关系,即聚集关系,它描述了整体与部分的结构关系。
        (3)泛化关系是一种一般—特殊关系,利用这种关系,子类可以共享父类的结构和行为。
        (4)实现关系是类之间的语义关系,其中的一个类制订了另一个类保证执行的契约。实现关系用于两种情况:在接口和实现它们的类或构件之间;在用例和它们的协作之间。
        (5)组合是聚集关系的变种,表示元素间更强的组合关系。各种关系图例如下图所示。

        各种关系图例

       设计模式
               设计模式的要素
               设计模式一般有以下4个要素。
               (1)模式名称(Pattern Name)。一个助记名,它用一两个词来描述模式的问题、解决方案和效果。命名一个新的模式增加了设计词汇。设计模式允许在较高的抽象层次上进行设计。基于一个模式词汇表,就可以讨论模式并在编写文档时使用它们。模式名可以帮助人们思考,便于人们与其他人交流设计思想及设计结果。
               (2)问题(Problem)。描述了应该在何时使用模式。它解释了设计问题和问题存在的前因后果,可能描述了特定的设计问题,如怎样用对象表示算法等;也可能描述了导致不灵活设计的类或对象结构。
               (3)解决方案(Solution)。描述了设计的组成成分、它们之间的相互关系及各自的职责和协作方式。因为模式就像一个模板,可应用于多种不同场合,所以解决方案并不描述一个特定而具体的设计或实现,而是提供设计问题的抽象描述和怎样用一个具有一般意义的元素组合(类或对象组合)来解决这个问题。
               (4)效果(Consequences)。描述了模式应用的效果及使用模式应权衡的问题。尽管描述设计决策时并不总提到模式效果,但它们对于评价设计选择和理解使用模式的代价及好处具有重要意义。
               创建型设计模式
               创建型模式抽象了实例化过程。它们可以帮助一个系统独立于如何创建、组合和表示它的那些对象。一个类创建型模式使用继承改变被实例化的类,而一个对象创建型模式将实例化委托给另一个对象。
               创建型模式中有两个不断出现的主旋律:第一,它们都将关于该系统使用哪些具体的类的信息封装起来;第二,它们隐藏了这些类的实例是如何被创建和放在一起的。整个系统关于这些对象所知道的是由抽象类所定义的接口。因此,创建型模式在什么地方被创建、谁创建它、它是怎样被创建的以及何时创建这些方面给予了很大的灵活性。它们允许用结构和功能差别很大的"产品"对象配置一个系统。配置可以是静态的(即在编译时指定),也可以是动态的(在运行时)。
               结构性设计模式
               结构性模式涉及如何组合类和对象以获得更大的结构。结构性模式采用继承机制来组合接口或实现。结构性对象模式不是对接口和实现进行组合,而是描述了如何对一些对象进行组合,从而实现新功能的一些方法。
               Composite模式是结构性对象模式的一个实例。它描述了如何构造一个类层次式结构,这一结构由两种类型的对象所对应的类构成。
               Flyweight模式为共享对象定义了一个结构。至少有两个原因要求对象共享,即效率和一致性。Flyweight模式的对象共享机制主要强调对象的空间效率。使用很多对象的应用必须考虑每一个对象的开销。
               Facade模式描述了如何用单个对象表示整个子系统。模式中的Facade用来表示一组对象,Facade的职责是将消息转发给它所表示的对象。
               Bridge模式将对象的抽象和其实现分离,从而可以独立地改变它们。
               Decorator模式描述了如何动态地为对象添加职责。这一模式采用递归方式组合对象,允许添加任意多的对象职责。
               行为设计模式
               行为模式涉及算法和对象间职责的分配。行为模式不仅描述对象或类的模式,还描述它们之间的通信模式。这些模式刻画了在运行时难以跟踪的复杂控制流。它们将你的注意力从控制流转移到对象间的联系方式上来。
               行为类模式使用继承机制在类间分派行为,主要有TemplateMethod和Interpreter两种模式。
               行为对象模式使用对象复合而不是继承。一些行为对象模式描述了一组对等的对象怎样相互协作以完成其中任一个对象都无法单独完成的任务。
               Observer模式定义并保持对象间的依赖关系。典型的Observer的例子就是Smalltalk中的模型/视图/控制器,其中一旦模型的状态发生变化,模型的所有视图都会得到通知。
               其他的行为对象模式常将行为封装在一个对象中,并将请求指派给它。

       封装
        面向对象系统中的封装单位是对象,对象之间只能通过接口进行信息交流,外部不能对对象中的数据随意地进行访问,这就造成了对象内部数据结构的不可访问性,也使得数据被隐藏在对象中。封装的优点体现在以下三个方面。
        (1)好的封装能减少耦合。
        (2)类内部的实现可以自由改变。
        (3)一个类有更清楚的接口。

       耦合
        耦合性是指模块之间联系的紧密程度。耦合性越高,则模块的独立性越差。模块间耦合的高低取决于模块间接口的复杂性、调用的方式及传递的信息。模块的耦合有以下几种类型:
        (1)无直接耦合:指两个模块间没有直接的关系,它们分别从属于不同模块的控制与调用,它们之间不传递任何信息。因此,模块间耦合性最弱,模块独立性最高。
        (2)数据耦合:指两个模块之间有调用关系,传递的是简单的数据值,相当于高级语言中的值传递。这种耦合程度较低,模块的独立性较高。
        (3)标记耦合:指两个模块之间传递的是数据结构,如高级语言中的数据组名、记录名、文件名等这些名字即为标记,其实传递的是这个数据结构的地址。
        (4)控制耦合:指一个模块调用另一个模块时,传递的是控制变量,被调模块通过该控制变量的值有选择地执行块内的某一功能。
        (5)公共耦合:指通过一个公共数据环境相互作用的那些模块之间的耦合。
        (6)内容耦合:这是程度最高的耦合。当一个模块直接使用另一个模块的内部数据,或通过非正常入口而转入另一个模块内部,这种模块之间的耦合为内容耦合,这种情况往往出现在汇编程序设计中。

       维护
        维护阶段是软件生存期中时间最长的阶段。软件一旦交付正式投入运行后便进入软件维护阶段。该阶段的关键任务是通过各种必要的维护活动使系统持久地满足用户的需要。每一项维护活动都应该准确地记录下来,作为正式的文档资料加以保存。
