第26题

知识点：存储管理存储管理方案快表存储器内存虚拟页式存储管理页式存储管理指令中断

关键词： 32位操作数计算机系统联想存储器内存缺页中断页式存储管理指令字节编址存储管理存储器中断章/节：计算机软件知识

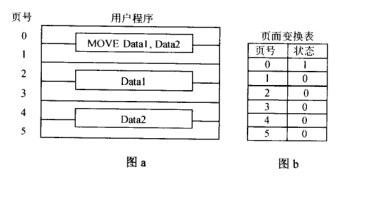

假设一台按字节编址的16位计算机系统，采用虚拟页式存储管理方案，页面的大小为2K，且系统中没有使用快表（或联想存储器)。某用户程序如图a所示，该程序的页面变换表如图b所示，表中状态位等于1和0分别表示页面在内存或不在内存。

　　图a中MOVE Datal, Data2是一个4字节的指令，Datal和Data2表示该指令的两个32位操作数。假设MOVE指令存放在2047地址开始的内存单元中，Datal存放在6143 地址开始的内存单元中，Data2存放在10239地址开始的内存单元中，那么执行MOVE 指令将产生（26)次缺页中断,其中：取指令产生（27)次缺页中断，取Datal和 Data2操作数分别产生（28)次缺页中断。

A. 3

B. 4

C. 5

D. 6

相关试题：分页存储管理

更多>

第25题 2017年上半年

35%

某计算机系统页面大小为4K ，进程的页面变换表如下所示。若进程的逻辑地址为2D16H。该地址经过变换后，其物理地址应为( )
<..

第26题 2014年上半年

30%

某计算机系统页面大小为4K，若进程的页面变换表如下所示，逻辑地址为十六进制1D16H。该地址经过变换后，其物理地址应为十六进制 ..

第28题 2017年下半年

28%

某操作系统采用分页存储管理方式，下图给出了进程A和进程B的页表结构。如果物理页的大小为1K字节，那么进程A中逻辑地址为1024 (十..

相关试题：UNIX进程与存储管理

更多>

第28题 2009年上半年

28%

某文件系统采用链式存储管理方案，磁盘块的大小为1024字节。文件Myfile.doc 由5个逻辑记录组成，每个逻辑记录的大小与磁盘块的大..

第24题 2014年下半年

37%

假设段页式存储管理系统中的地址结构如下图所示，则系统（）。

第27题 2022年下半年

53%

假设段页式存储管理系统中的地址结构如下图所示，则系统（）。


知识点讲解
· 存储管理 · 存储管理方案 · 快表 · 存储器 · 内存 · 虚拟页式存储管理 · 页式存储管理 · 指令 · 中断

存储管理

UNIX早期的版本采用"对换技术"扩充主存容量，进程可以被换出到对换区，也可以从对换区换进到主存。高版本的UNIX主存管理采用分页式虚拟存储机制，对换技术作为一种辅助手段，并采用二次机会页面替换算法。

存储管理方案

存储管理的主要目的是解决多个用户使用主存的问题，其存储管理方案主要包括分区存储管理、分页存储管理、分段存储管理、段页式存储管理及虚拟存储管理。

固定分区

固定分区是一种静态分区方式，在系统生成时已将主存分成若干个分区，每个分区的大小可以不等，但分区大小固定不变，每个分区装一个且只能装一个作业。操作系统通过主存分配情况表管理主存。

固定分区的缺点是已分配区中存在未用空间，原因是程序或作业的大小不可能刚好等于分区的大小，故造成了空间的浪费。通常将已分配分区内的未用空间叫做零头或内碎片。

可变分区

可变分区是一种动态分区方式，存储空间的划分是在作业装入时进行的，故分区的个数是可以变的，分区的大小刚好等于作业的大小。

引入可变分区方法，使主存分配有较大的灵活性，也提高了主存的利用率。但是可变分区会引起碎片的产生。解决碎片的方法是拼接（或称紧凑），即向一个方向（如向低地址端）移动已分配的作业，使那些零散的小空闲区在另一方向连成一片。分区的拼接技术一方面要求能够对作业进行重定位，另一方面系统在拼接时要耗费较多的时间。

系统利用空闲分区表来管理主存中的空闲分区，请求和释放分区可以采用最佳适应算法、最差适应算法、首次适应算法和循环首次适应算法4种分配策略进行主存分配。

（1）最佳适应算法。假设系统中有X₁，X₂，X₃，…，X_i，…，X_n个空闲区（自由区），每当用户申请一个空间时，将从这n个空闲区中找到一个最接近用户需求的分区。这种算法能保留较大的空白区。但缺点是空闲区不可能刚好等于用户要求的区，所以必然要将一个分区一分为二。随着系统不断地分配和释放空间，可能会使产生的小分区小到无法再继续分配，这样的无用小分区称为外碎片。

（2）最差适应算法。接到主存申请时，系统总是将用户作业装入最大的空闲区。这种算法将一个最大的分区一分为二，所以剩下的空闲区通常也较大，不容易产生外碎片。

（3）首次适应算法。每当用户作业申请一个空间时，系统总是从主存的低地址开始选择一个能装入作业的空白区。当用户释放空间时，该算法更易实现相邻的空白区合并。

（4）循环首次适应算法。与首次适应算法的不同之处是，每次分配都是从刚分配的空闲区开始寻找一个能满足用户要求的空闲区。

可重定位分区

可重定位分区是解决碎片问题的简单而又行之有效的方法。其基本思想是移动所有已分配好的分区，使之成为连续区域。由于移动分区是要付出代价的，所以通常是在用户请求空间得不到满足时进行。移动已分配的分区会导致地址发生变化，所以会产生地址重定位的问题。

分区保护的目的是防止未经核准的用户访问分区，常用以下两种保护方式。

（1）上界／下界寄存器。采用上界／下界寄存器保护法时，上界寄存器中存放的是作业的装入地址，下界寄存器中存放的是作业的结束地址，形成的物理地址必须满足

上界寄存器≤物理地址≤下界寄存器

（2）基址寄存器和限长寄存器。基址寄存器用来存放用户程序在主存的起始地址，限长寄存器用来存放用户程序的长度，形成的物理地址必须满足

基址寄存器≤物理地址≤基址寄存器+限长寄存器

快表

在地址映射过程中，共需两次访问主存。第一次访问页表，得到数据的物理地址；第二次才是存取数据。为了提高访问主存的速度，可以采取两种方法：一种是在地址映射机制中增加一组高速寄存器保存页表，这需要大量的硬件开销，经济上不可行；另一种方法是在地址映射机制中增加一个小容量的联想寄存器（相联存储器），它由一组高速寄存器组成，称为快表。快表用来存放当前访问最频繁的少数活动页的页号及相关信息。

在快表中，除了逻辑页号、物理页号对应外，还增加了几位：特征位表示该行是否为空；访问位表示该页是否被访问过，这是为了淘汰那些用得很少甚至不用的页面而设置的。

快表只存放当前进程最活跃的少数几页。当某一用户程序需要存取数据时，根据该数据所在逻辑页号在快表中找出对应的物理页号，然后与页内地址拼接成物理地址；如果在快表中没有相应的逻辑页号，则地址映射仍然通过主存中的页表进行，得到物理地址后需将该物理块号填到快表的空闲单元中。若无空闲单元，则根据淘汰算法淘汰某一行，再填入新得到的页号。实际上查找快表和查找主存页表是并行进行的，一旦在快表中找到相符的逻辑页号就停止查找主存页表。

存储器

计算机系统中包括各种存储器，如CPU内部的通用寄存器组和Cache（高速缓存）、CPU外部的Cache、主板上的主存储器、主板外的联机（在线）磁盘存储器以及脱机（离线）的磁带存储器和光盘存储器等。不同特点的存储器通过适当的硬件、软件有机地组合在一起形成计算机的存储体系层次结构，位于更高层的存储设备比较低层次的存储设备速度更快、单位比特造价也更高。其中，Cache和主存之间的交互功能全部由硬件实现，而主存与辅存之间的交互功能可由硬件和软件结合起来实现。

存储器的分类

按存储器所处的位置分类

按存储器所处的位置可分为内存和外存。

（1）内存。也称为主存（Main Memory），设在主机内或主机板上，用来存放机器当前运行所需要的程序和数据，以便向CPU提供信息。相对于外存，其特点是容量小、速度快。

（2）外存。也称为辅存，如磁盘、磁带和光盘等，用来存放当前不参加运行的大量信息，而在需要时调入内存。

按存储器的构成材料分类

按构成存储器的材料可分为磁存储器、半导体存储器和光存储器。

（1）磁存储器。磁存储器是用磁性介质做成的，如磁芯、磁泡、磁膜、磁鼓、磁带及磁盘等。

（2）半导体存储器。根据所用元器件又可分为双极型和MOS型；根据数据是否需要刷新又可分为静态（Static memory）和动态（Dynamic memory）两类。

（3）光存储器。利用光学方法读／写数据的存储器，如光盘（Optical Disk）。

按存储器的工作方式分类

按存储器的工作方式可分为读／写存储器和只读存储器。

（1）读／写存储器（Random Access Memory，RAM）。它指既能读取数据也能存入数据的存储器。按照存储单元的工作原理，随机存储器又分为静态随机存储器（Static RAM，SRAM）和动态随机存储器（Dynamic RAM，DRAM）。SRAM比DRAM更快，也贵得多。

（2）只读存储器。工作过程中仅能读取的存储器，根据数据的写入方式，这种存储器又可细分为ROM、PROM、EPROM和EEPROM等类型。

①固定只读存储器（Read Only Memory，ROM）。这种存储器是在厂家生产时就写好数据的，其内容只能读出，不能改变。一般用于存放系统程序BIOS和用于微程序控制。

②可编程的只读存储器（Programmable Read Only Memory，PROM）。其中的内容可以由用户一次性地写入，写入后不能再修改。

③可擦除可编程的只读存储器（Erasable Programmable Read Only Memory，EPROM）。其中的内容既可以读出，也可以由用户写入，写入后还可以修改。改写的方法是写入之前先用紫外线照射15～20分钟以擦去所有信息，然后再用特殊的电子设备写入信息。

④电擦除可编程的只读存储器（Electrically Erasable Programmable Read Only Memory，EEPROM）。与EPROM相似，EEPROM中的内容既可以读出，也可以进行改写。只不过这种存储器是用电擦除的方法进行数据的改写。

⑤闪存（Flash Memory）。闪存是一种非易失性存储器，基于EEPROM，已成为重要的存储技术，为大量电子设备包括数码相机、手机、PDA、笔记本、台式机和服务器等计算机系统提供快速且持久的存储能力。

存储在ROM设备中的程序通常称为固件（Firmware）。例如，当计算机加电后，它会运行存储在ROM中的固件。

按访问方式分类

按访问方式可分为按地址访问的存储器和按内容访问的存储器。

按寻址方式分类

按寻址方式可分为随机存储器、顺序存储器和直接存储器。

（1）随机存储器（Random Access Memory，RAM）。这种存储器可对任何存储单元存入或读取数据，访问任何一个存储单元所需的时间是相同的。

（2）顺序存储器（Sequentially Addressed Memory，SAM）。访问数据所需要的时间与数据所在的存储位置相关，磁带是典型的顺序存储器。

（3）直接存储器（Direct Addressed Memory，DAM）。介于随机存取和顺序存取之间的一种寻址方式。磁盘是一种直接存取存储器，它对磁道的寻址是随机的，而在一个磁道内则是顺序寻址。

相联存储器

相联存储器是一种按内容访问的存储器。其工作原理就是把数据或数据的某一部分作为关键字，按顺序写入信息，读出时并行地将该关键字与存储器中的每一单元进行比较，找出存储器中所有与关键字相同的数据字，特别适合于信息的检索和更新。

相联存储器的结构如下图所示。

相联存储器的结构框图

相联存储器中，输入检索寄存器用来存放要检索的内容（关键字），屏蔽寄存器用来屏蔽那些不参与检索的字段，比较器将检索的关键字与存储体的每一单元进行比较。为了提高速度，比较器的数量应很大。对于位比较器，应每位对应一个，应有2^m×N个，对于字比较器应有2^m个。匹配寄存器用来记录比较的结果，它应有2^m个二进制位，用来记录2^m个比较器的结果，1为相等（匹配），0为不相等（不匹配）。

相联存储器可用在高速缓冲存储器中，在虚拟存储器中用来作为段表、页表或快表存储器，用在数据库和知识库中。

高速缓存

高速缓存（Cache）由快速半导体存储器构成，用来存放当前最活跃的程序和数据，其内容是主存局部域的副本，对程序员来说是透明的。

高速缓存的组成

Cache存储器中控制部分的功能是判断CPU要访问的信息是否在Cache存储器中，若在即为命中，若不在则没有命中。命中时直接对Cache存储器寻址；未命中时，要按照替换原则决定主存的一块信息放到Cache存储器的哪一块里。

现代CPU中Cache分为了多个层级，如下图所示。

三级Cache示意图

在多级Cache的计算机中，Cache分为一级（L1 Cache）、二级（L2Cache）、三级（L3 Cache）等，CPU访存时首先查找L1 Cache，如果不命中，则访问L2Cache，直到所有级别的Cache都不命中，才访问主存。通常要求L1 Cache的速度足够快，以赶上CPU的主频。如果Cache为两级，则L1 Cache的容量一般都比较小，为几千字节到几十千字节；L2 Cache则具有较高的容量，一般为几百字节到几兆字节，以使高速缓存具有足够高的命中率。

高速缓存中的地址映像方法

在CPU工作时，送出的是主存单元的地址，而应从Cache存储器中读／写信息。这就需要将主存地址转换成Cache存储器的地址，这种地址的转换称为地址映像。Cache的地址映像有如下3种方法。

（1）直接映像。直接映像是指主存的块与Cache块的对应关系是固定的，如下图所示。

直接映像示意图

在这种映像方式下，由于主存中的块只能存放在Cache存储器的相同块号中，因此，只要主存地址中的主存区号与Cache中记录的主存区号相同，则表明访问Cache命中。一旦命中，由主存地址中的区内块号立即可得到要访问的Cache存储器中的块，而块内地址就是主存地址中给出的低位地址。

直接映像方式的优点是地址变换很简单，缺点是灵活性差。例如，不同区号中块号相同的块无法同时调入Cache存储器，即使Cache存储器中有空闲的块也不能利用。

（2）全相联映像。全相联映像如下图所示。同样，主存与Cache存储器均分成大小相同的块。这种映像方式允许主存的任一块可以调入Cache存储器的任何一个块的空间中。

全相联映像示意图

例如，主存为64MB，Cache为32KB，块的大小为4KB（块内地址需要12位），因此主存分为16384块，块号从0～16383，表示块号需要14位，Cache分为8块，块号为0～7，表示块号需3位。存放主存块号的相联存储器需要有Cache块个数相同数目的单元（该例中为8），相联存储器中每个单元记录所存储的主存块的块号，该例中相联存储器每个单元应为14位，共8个单元。

在地址变换时，利用主存地址高位表示的主存块号与Cache中相联存储器所有单元中记录的主存块号进行比较，若相同即为命中。这时相联存储器单元的编号就对应要访问Cache的块号，从而在相应的Cache块中根据块内地址（上例中块内地址是12位，Cache与主存的块内地址是相同的）访问到相应的存储单元。

全相联映像的主要优点是主存的块调入Cache的位置不受限制，十分灵活。其主要缺点是无法从主存块号中直接获得Cache的块号，变换比较复杂，速度比较慢。

（3）组相联映像。这种方式是前面两种方式的折中。具体方法是将Cache中的块再分成组。例如，假定Cache有16块，再将每两块分为1组，则Cache就分为8组。主存同样分区，每区16块，再将每两块分为1组，则每区就分为8组。

组相联映像就是规定组采用直接映像方式而块采用全相联映像方式。也就是说，主存任何区的0组只能存到Cache的0组中，1组只能存到Cache的1组中，以此类推。组内的块则采用全相联映像方式，即一组内的块可以任意存放。也就是说，主存一组中的任一块可以存入Cache相应组的任一块中。

在这种方式下，通过直接映像方式来决定组号，在一组内再用全相联映像方式来决定Cache中的块号。由主存地址高位决定的主存区号与Cache中区号比较可决定是否命中。主存后面的地址即为组号。

替换算法

替换算法的目标就是使Cache获得尽可能高的命中率。常用算法有如下几种。

（1）随机替换算法。就是用随机数发生器产生一个要替换的块号，将该块替换出去。

（2）先进先出算法。就是将最先进入Cache的信息块替换出去。

（3）近期最少使用算法。这种方法是将近期最少使用的Cache中的信息块替换出去。

（4）优化替换算法。这种方法必须先执行一次程序，统计Cache的替换情况。有了这样的先验信息，在第二次执行该程序时便可以用最有效的方式来替换。

Cache性能分析

Cache的性能是计算机系统性能的重要方面。命中率是Cache的一个重要指标，但不是最主要的指标。Cache设计的目标是在成本允许的条件下达到较高的命中率，使存储系统具有最短的平均访问时间。设H_c为Cache的命中率，t_c为Cache的存取时间，t_m为主存的访问时间，则Cache存储器的等效加权平均访问时间t_a为：

t_a=H_ct_c+（1-H_c）t_m=t_c+（1-H_c）（t_m-t_c）

这里假设Cache访问和主存访问是同时启动的，其中，t_c为Cache命中时的访问时间，（t_m-t_c）为失效访问时间。如果在Cache不命中时才启动主存，则

t_a=t_c+（1-H_c）t_m

Cache的命中率与Cache容量的关系如下图所示。Cache容量越大，则命中率越高，随着Cache容量的增加，其失效率接近0%（命中率逐渐接近100%）。但是，增加Cache容量意味着增加Cache的成本和增加Cache的命中时间。

Cache容量与命中率的关系

在指令流水线中，Cache访问作为流水线中的一个操作阶段，Cache失效将影响指令的流水。因此，降低Cache的失效率是提高Cache性能的一项重要措施。当Cache容量比较小时，容量因素在Cache失效中占有比较大的比例。降低Cache失效率的方法主要有选择恰当的块容量、提高Cache的容量和提高Cache的相联度等。

虚拟存储器

在概念上，可以将主存存储器看作一个由若干个字节构成的存储空间，每个字节（称为一个存储单元）有一个地址编号，主存单元的该地址称为物理地址（physical address）。当需要访问主存中的数据时，由CPU给出要访问数据所在的存储单元地址，然后由主存的读写控制部件定位对应的存储单元，对其进行读（或写）操作来完成访问操作。

现代系统提供了一种对主存的抽象，称为虚拟存储（virtual memory），使用虚拟地址（virtual address，由CPU生成）的概念来访问主存，使用专门的MMU（Memory Management Unit）将虚拟地址转换为物理地址后访问主存。设主存容量为4GB，则其简化后的访问操作和内存模型如下图所示。

内存模型及使用虚拟地址访存示意图

虚拟存储器实际上是一种逻辑存储器，实质是对物理存储设备进行逻辑化的处理，并将统一的逻辑视图呈现给用户。因此，用户在使用时，操作的是虚拟设备，无需关心底层的物理环境，从而可以充分利用基于异构平台的存储空间，达到最优化的使用效率。

外存储器

外存储器用来存放暂时不用的程序和数据，并且以文件的形式存储。CPU不能直接访问外存中的程序和数据，只有将其以文件为单位调入主存才可访问。外存储器主要由磁表面存储器（如磁盘、磁带）、光盘存储器及固态硬盘（采用Flash芯片或DRAM作为存储介质的存储器）构成。

磁盘存储器

硬盘是最常见的外存储器。一个硬盘驱动器内可装有多个盘片，组成盘片组，每个盘片都配有一个独立的读／写头。

为了正确地存储信息，将盘片划成许多同心圆，称为磁道（track）。将一个磁道沿圆周划分为若干段，每段称为一个扇区（sector），每个扇区内可存放一个固定长度的数据块，如512字节。一组盘片的所有记录面上相同序号的磁道构成一个柱面（cylinder）。

硬盘的寻址信息由硬盘驱动号、柱面号、磁头号（记录面号）、数据块号（或扇区号）以及交换量组成。

磁盘以扇区大小的块来读写数据。对扇区的访问时间（access time）主要包括以下三个部分：寻道时间（seek time）、旋转时间（rotational latency）和传送时间（transfer time）。

（1）寻道时间。为了读取某个目标扇区的内容，需要将读／写头移动到包含目标扇区的磁道上，这称为寻道时间T_seek。显然，寻道时间与读／写头的移动速度以及其之前的位置有关。通过数千次对随机扇区的寻道操作求平均值来测得平均寻道时间，一般为3～9ms。

（2）旋转时间。一旦读／写头定位至期望的磁道，就等待目标扇区旋转到读／写头的下方，该时间依赖于读／写头到达目标扇区前盘面的位置和旋转速度。在最坏情况下，读／写头刚好错过目标扇区，就必须等待磁盘旋转一周。因此，最大旋转延迟时间T_{max rotaion}为磁盘旋转速度的倒数，平均旋转时间T_{avg rotai}_on为最大旋转延迟时间的一半。

（3）传送时间。当目标扇区的第一个位位于读／写头下方时，就可以开始读或写该扇区的内容了。一个扇区数据的传送时间依赖与旋转速度和每磁道的扇区数目，因此可以粗略估算一个扇区的平均传送时间T_a_{vg transfer}为磁盘旋转速度的倒数乘以每磁道扇区数的倒数。

现代磁盘构造复杂，大容量磁盘采用多区记录技术，将柱面的集合分割成不相交的子集，每个子集称为一个记录区。每个记录区包含一组连续的柱面，一个及记录区中每个柱面的每条磁道有相同数量的扇区，扇区数由最靠近盘片中心的磁道所能包含的扇区数决定。

一个磁盘上可以记录的最大位数称为其最大容量。最大容量由记录密度、磁道密度和面密度决定。

记录密度是指每英寸磁道的段中可以存储的位数。磁道密度是盘片半径方向上每英寸的磁道数。面密度则是记录密度与磁道密度的乘积。

磁盘最大容量等于每扇区字节数×每磁道平均扇区数×每盘面磁道数×每盘片记录面数×盘片数。

磁盘通常以千兆字节（GB）或兆兆字节（TB）为单位来表示磁盘容量，且1GB=10⁹B，1TB=10¹²B。

磁盘控制器必须对磁盘进行格式化后才能存储数据。格式化后的容量通常小于最大容量。

光盘存储器

根据性能和用途，光盘存储器可分为只读型光盘（CD-ROM）、只写一次型光盘（WORM）和可擦除型光盘。只读型光盘是由生产厂家预先用激光在盘片上蚀刻不能再改写的各种信息，目前这类光盘的使用很普遍。只写一次型光盘是指由用户一次写入、可多次读出但不能擦除的光盘，写入方法是利用聚焦激光束的热能，使光盘表面发生永久性变化而实现的。可擦除型光盘是读／写型光盘，它是利用激光照射引起介质的可逆性物理变化来记录信息。

光盘存储器由光学、电学和机械部件等组成。其特点是记录密度高、存储容量大、采用非接触式读／写信息（光头距离光盘通常为2mm）、信息可长期保存（其寿命达10年以上）、采用多通道记录时数据传送率可超过200Mb/s、制造成本低、对机械结构的精度要求不高、存取时间较长。

固态硬盘

固态硬盘（Solid State Disk，SSD）的存储介质分为两种，一种是采用闪存（FLASH芯片）作为存储介质；另一种是采用DRAM作为存储介质。

基于闪存的固态硬盘是固态硬盘的主要类别，其主体是一块PCB板，板上最基本的配件就是控制芯片、缓存芯片和用于存储数据的闪存芯片。主控芯片是固态硬盘的大脑，其作用有两个：一是合理调配数据在各个闪存芯片上的负荷；二是承担数据中转的作用，连接闪存芯片和外部SATA或USB接口。不同主控芯片差异很大，在数据处理能力、算法，对闪存芯片的读写控制方面会有非常大的不同，直接会导致固态硬盘产品在性能上差距很大。

一个闪存由多个块、每块由多页组成，通常页的大小为512B～4KB，块的大小为32～128页。在闪存中，数据是以页为单位读写的。只有在一个页所在的块被整体擦除后，才能写入该页。写一个块重复写入限定次数（例如100000）后，该块就会磨损坏而不能再使用。如果一个固态硬盘的主控芯片中磨损逻辑处理得好，就可以用很多年。

SSD的读操作比写操作要快，顺序读写操作比随机读写操作要快。进行随机写操作时，要擦除整块，因此需要较长的时间。另外，如果写操作试图修改一个包含其他有用数据的块，则需要将有用数据复制到一个新擦除的块中，然后才能进行写入操作。

固态硬盘的接口规范和定义、功能及使用方法上与普通硬盘基本相同，外形和尺寸也基本与普通的2.5英寸硬盘一致。

固态硬盘虽然价格仍较为昂贵，容量较低，但是由于具有传统机械硬盘不具备的快速读写、质量轻、能耗低以及体积小等特点，因此常作为传统机械式硬盘的替代品使用。

磁盘阵列技术

磁盘阵列是由多台磁盘存储器组成的一个快速、大容量、高可靠的外存子系统。现在常见的磁盘阵列称为廉价冗余磁盘阵列（Redundant Array of Independent Disk，RAID）。

虽然RAID包含多块硬盘，但从用户视角看则是一个独立的大型存储设备。RAID可以充分发挥出多块硬盘的优势，实现远超出任何一块单独硬盘的速度和吞吐量。除了性能上的提高之外，RAID还可以提供良好的容错能力。RAID技术分为几种不同的等级，分别可以提供不同的速度、安全性和性价比。

目前，常见的RAID如下表所示。

廉价冗余磁盘阵列

除此之外，上述各种类型的RAID还可以组合起来，构成复合型的RAID，此处不再赘述。

存储域网络

存储域网络是连接服务器与存储设备的网络，它能够将多个分布在不同地点的RAID组织成一个逻辑存储设备，供多个服务器共享访问，如下图所示。通过网络将一个或多个服务器与多个存储设备连接起来，每个存储设备可以是RAID、磁带备份系统、磁带库和CD-ROM库等，构成了存储域网络（Storage Area Network，SAN）。这样的网络不仅解决服务器对存储容量的要求，还可以使多个服务器之间可以共享文件系统和辅助存储空间，避免数据和程序代码的重复存储，提高存储器的利用率。另外，SAN还实现了分布式存储系统的集中管理，降低了大容量存储系统的管理成本，提高了管理效率。

SAN的结构

内存

除了CPU，内存也是影响系统性能的最常见的瓶颈之一。看系统内存是否够用的一个重要参考就是分页文件的数目，分页文件是硬盘上的真实文件，当操作系统缺少物理内存时，它就会把内存中的数据挪到分页文件中去，如果单位时间内此类文件使用频繁（每秒个数大于5）,那就应该考虑增加内存。具体考察内存的性能的参数包括内存利用率、物理内存和虚拟内存的大小。

虚拟页式存储管理

虚拟页式存储管理就是在页式存储管理的基础上，增加了请求调页和页面置换的功能。它的基本思路是：当一个用户程序需要调入内存去运行时，不是将这个程序的所有页面都装入内存，而是只装入部分的页面，就可以启动这个程序去运行。在运行过程中，如果发现要执行的指令或者要访问的数据不在内存当中，就向系统发出缺页中断请求，然后系统在处理这个中断请求时，就会将保存在外存中的相应页面调入内存，从而使该程序能够继续运行。

在单纯的页式存储管理当中，页表的功能就是把逻辑页面号映射为相应的物理页面号。因此，对于每一个页表项来说，它只需要两个信息，一个是逻辑页面号，另一个是与之相对应的物理页面号。但是在虚拟页式存储管理当中，除了这两个信息之外，还要增加其他的一些信息，包括驻留位、保护位、修改位和访问位。

.驻留位：表示这个页面现在是在内存还是在外存。如果这一位等于1，表示页面位于内存中，即页表项是有效的；如果这一位等于0，表示页面还在外存中，即页表项是无效的。如果此时去访问，将会导致缺页中断；

.保护位：表示允许对这个页面做何种类型的访问，如只读、可读写、可执行等；

.修改位：表示这个页面是否曾经被修改过。如果该页面的内容被修改过，CPU会自动地把这一位的值设置为1；

.访问位：如果这个页面曾经被访问过，包括读操作、写操作等，那么这一位就会被硬件设置为1。这个信息主要是用在页面置换算法当中。

当一个缺页中断发生时，操作系统是如何来处理的呢？当发生一个缺页中断时，首先判断在内存中是否还有空闲的物理页面。如果有，就分配一个空闲页面出来；如果没有，就要采用某种页面置换算法，从内存当中，选择一个即将被替换出去的页面。对这个页面的处理也要分两种情形。如果这个页面在内存期间曾经被修改过，也就是说，在它的页表项里面，修改位的值等于1，那么就把它的内容写回到外存当中。如果这个页面在内存期间没有被修改过，那么就什么都不用做，到时候它自然而然会被新的页面所覆盖。现在我们已经有了一个可供使用的物理页面，不管这个页面是直接分配的空闲页面，还是将某个页面置换出去后腾出来的。接下来，就可以把需要访问的新的逻辑页面装入到这个物理页面当中，并修改相应的页表项的内容，包括驻留位、物理页面号等等。最后退出中断，重新运行中断前的指令。当这条指令重新运行的时候，由于它需要访问的逻辑页面已经在内存当中，所以就能够顺利地运行下去，不会再产生缺页中断。缺页中断的处理流程如下图所示。

缺页中断的处理过程

页式存储管理

基本原理

分区存储管理的一个特点是连续性，每个程序都分得一片连续的内存区域。这种连续性将导致碎片问题，包括固定分区中的内碎片和可变分区中的外碎片。为了解决这些问题，人们又提出了页式存储管理方案。它的基本出发点是打破存储分配的连续性，使一个程序的逻辑地址空间可以分布在若干个离散的内存块上，从而达到充分利用内存，提高内存利用率的目的。

页式存储管理的基本思路是：一方面，把物理内存划分为许多个固定大小的内存块，称为物理页面（physical page），或页框（page frame）。另一方面，把逻辑地址空间也划分为大小相同的块，称为逻辑页面（logical page），或简称为页面（page）。页面的大小要求是2n，一般在512B到8KB之间。当一个用户程序被装入内存时，不是以整个程序为单位，把它存放在一整块连续的区域，而是以页面为单位来进行分配。对于一个大小为N个页面的程序，需要有N个空闲的物理页面把它装进来，当然，这些物理页面不一定是连续的。

下图是一个具体的例子。各个任务的逻辑地址空间和内存的物理地址空间被划分为1KB大小的页面。任务1有两个页面，任务2有三个页面，任务3有一个页面。当这三个任务被装入内存后，它们在内存空间的分布可能是：任务1的两个页面分别存放在第5和第6个物理页面中，它们碰巧被放在了一起。任务2的三个页面分别存放在第2、第4和第7个物理页面中。也就是说，虽然它们在逻辑地址空间是三个连续的页面，但在物理地址空间却被分散在内存的不同位置。最后，任务3的这个页面被存放在第8个物理页面中。

页式存储管理的一个例子

在实现页式存储管理的时候，需要解决以下的几个问题：

.数据结构：用于存储管理的数据结构是什么？

.内存的分配与回收：当一个任务到来时，如何给它分配内存空间？当一个任务运行结束后，如何回收它所占用的内存空间？

.地址映射：当一个任务被加载到内存后，可能被分散地存放在若干个不连续的物理页面当中。在这种情形下，如何把程序中使用的逻辑地址转换为内存访问时的物理地址，以确保它能正确地运行。

数据结构

在页式存储管理中，最主要的数据结构有两个。

.页表：页表给出了任务的逻辑页面号与内存中的物理页面号之间的对应关系。

.物理页面表：用来描述内存空间中各个物理页面的使用分配状况。在具体实现上，可以采用位示图或空闲页面链表等方法。

下图是页表的一个例子。在任务的逻辑地址空间当中，总共有4个页面，即页面0、页面1、页面2和页面3。页表描述的是逻辑页面号与物理页面号之间的对应关系，即每一个逻辑页面存放在哪一个物理页面中。页表的下标是逻辑页面号，从0到3。相应的页表项存放的就是该逻辑页面所对应的物理页面号。在本例中，任务的4个逻辑页面分别存放在第1、第4、第3和第7个物理页面中。

页表示例

内存的分配与回收

当一个任务到来时，需要给它分配相应的内存空间，即将其每一个逻辑页面都装入到内存当中。显然，内存的分配与回收算法与物理页面表的实现方法是密切相关的。以位示图为例，内存的分配过程是这样的：

（1）对于一个新来的任务，计算它所需要的页面数N。然后查看位示图，看是否还有N个空闲的物理页面。

（2）如果有足够的空闲物理页面，就去申请一个页表，其长度为N，并把页表的起始地址填入到该任务的任务控制块TCB当中。

（3）分配N个空闲的物理页面，把它们的编号填入到页表中。这样，就建立了逻辑页面与物理页面之间的对应关系。

（4）修改位示图，对刚刚被占用的那些物理页面进行标记。

当一个任务运行结束，释放了它所占用的内存空间后，需要对这些物理页面进行回收，并对位示图的内容进行相应的修改。

地址映射

如前所述，当一个任务被加载到内存后，它的各个连续的逻辑页面，被分散地存放在若干个不连续的物理页面当中。在这种情形下，为了保证程序能够正确地运行，需要把程序中使用的逻辑地址转换为内存访问时的物理地址，也就是地址映射。

那么如何将一个逻辑地址映射为相应的物理地址呢？在页式存储管理当中，连续的逻辑地址空间被划分为一个个的逻辑页面，这些逻辑页面被装入到不同的物理页面当中。也就是说，系统是以页面为单位来进行处理的，而不是以一个个的字节为单位。因此，地址映射的基本思路是：

.逻辑地址分析：对于给定的一个逻辑地址，找到它所在的逻辑页面，以及它在页面内的偏移地址；

.页表查找：根据逻辑页面号，从页表中找到它所对应的物理页面号；

.物理地址合成：根据物理页面号及页内偏移地址，确定最终的物理地址。

逻辑地址分析

由于页面的大小一般都是2的整数次幂，因此，人们可以很方便地进行逻辑地址的分析。具体来说，对于给定的一个逻辑地址，可以直接把它的高位部分作为逻辑页面号，把它的低位部分作为页内偏移地址。例如，假设页面的大小是4KB，即2¹²，逻辑地址为32位。那么在一个逻辑地址当中，最低的12位就是页内偏移地址，而剩下的20位就是逻辑页面号。

下图是逻辑地址分析的一个例子，在这个例子中，逻辑地址用十六进制形式表示。假设页面的大小为1KB，逻辑地址为0x3BAD。在这种情形下，首先把这个十六进制的地址展开为二进制的形式。然后，由于页面的大小为1KB，即2的10次方，所以这个逻辑地址的最低10位，就表示页内偏移地址，而剩下的最高6位，就表示逻辑页面号。因此，该地址的逻辑页面号是0x0E，页内偏移地址是0x03AD。

逻辑地址分析的例子

如果逻辑地址不是用十六进制，而是用十进制的形式来表示，那么有两种做法：一是先把它转换为十六进制的形式，然后重复刚才的步骤。二是采用如下的计算方法：

逻辑页面号=逻辑地址／页面大小

页内偏移量=逻辑地址%页面大小

用页面大小去除逻辑地址，得到的商就是逻辑页面号；得到的余数就是页内偏移地址。例如，假设页面的大小为2KB，现在要计算逻辑地址7145的逻辑页面号和页内偏移地址。用2048去除7145，得到的商是3，余数是1001。所以这个逻辑地址的逻辑页面号是3，页内偏移地址是1001。实际上，这个算法和刚才的十六进制的方法是完全等价的。从二进制运算的角度来看，一个是右移操作，一个是除法操作。把一个整数右移N位等价于把它除以2^N。

页表查找

对于给定的一个逻辑地址，如果知道其逻辑页面号，就可以去查找页表，从中找到相应的物理页面号。

在具体实现上，页表通常是保存在内核的地址空间中，因为它是操作系统的一个数据结构。另外，为了能够访问页表的内容，在硬件上要增加一对寄存器。一个是页表基地址寄存器，用来指向页表的起始地址；另一个是页表长度寄存器，用来指示页表的大小，即对于当前任务，它总共包含有多少个页面。操作系统在进行任务切换的时候，会去更新这两个寄存器当中的内容。

物理地址合成

对于给定的一个逻辑地址，如果已经知道了它所对应的物理页面号和页内偏移地址，可以采用简单的叠加算法，计算出最终的物理地址。假设物理页面号为f，页内偏移地址为offset，每个页面的大小为2ⁿ，那么相应的物理地址为：f×2ⁿ+offset。

下图是页式存储管理当中的地址映射机制，也是以上各个步骤的一个综合。假设在程序的运行过程中，需要去访问某个内存单元，因此就给出了这个内存单元的逻辑地址。如前所述，这个逻辑地址由两部分组成，一是逻辑页面号，二是页内偏移地址。这个分析工作是由硬件自动来完成的，对用户是透明的。在页表基地址寄存器当中，存放的是当前任务的页表首地址。将这个首地址与逻辑页面号相加，就找到相应的页表项。里面存放的是这个逻辑页面所对应的物理页面号。将这个物理页面号取出来，与页内偏移地址进行组合，从而得到最终的物理地址。然后就可以用这个物理地址去访问内存。

页式存储管理中的地址映射

现有的这种地址映射方案，虽然能够实现从逻辑地址到物理地址的转换，但它有一个很大的问题。当程序运行时需要去访问某个内存单元，例如，去读写内存当中的一个数据，或是去内存取一条指令，需要访问2次内存。第一次是去访问页表，取出物理页面号；第二次才是真正去访问数据或指令。也就是说，内存的访问效率只有50%。这样，就会降低获取数据的存取速度，进而影响到整个系统的使用效率。为了解决这个问题，人们又引入了快表的概念。它的基本思路来源于对程序运行过程的一个观察结果。对于绝大多数的程序，它们在运行时倾向于集中地访问一小部分的页面。因此，对于它们的页表来说，在一定时间内，只有一小部分的页表项会被经常地访问，而其他的页表项则很少使用。根据这个观察结果，人们在MMU中增加了一种特殊的快速查找硬件：TLB（Translation Lookaside Buffer），或者叫关联存储器，用来存放那些最常用的页表项。这种硬件设备能够把逻辑页面号直接映射为相应的物理页面号，不需要再去访问内存当中的页表，这样就缩短了页表的查找时间。

在TLB方式下，地址映射的过程略有不同。当一个逻辑地址到来时，它首先会到TLB当中去查找，看这个逻辑页面号所在的页表项是否包含在TLB当中，这个查找的速度是非常快的，因为它是以并行的方式进行。如果能够找到的话，就直接从TLB中把相应的物理页面号取出来，与页内偏移地址拼接成最终的物理地址。如果在TLB中没有找到该逻辑页面，那只能采用通常的地址映射方法，去访问内存当中的页表。接下来，硬件还会在TLB当中寻找一个空闲单元，如果没有空闲单元，就把某一个页表项驱逐出来，然后把刚刚访问过的这个页表项添加到TLB当中。这样，如果下次再来访问这个页面，就可以在TLB中找到它。

页式存储管理方案的优点是：

（1）没有外碎片，而且内碎片的大小不会超过页面的大小。这是因为系统是以页面来作为内存分配的基本单位，每一个页面都能够用上，不会浪费。只是在任务的某一些页面当中，可能没有装满，里面有一些内碎片。

（2）程序不必连续存放，它可以分散地存放在内存的不同位置，从而提高了内存利用率。

（3）便于管理。

页式存储管理方案的缺点主要有：

（1）程序必须全部装入内存，才能够运行。如果一个程序的规模大于当前的空闲空间的总和，那么它就无法运行。

（2）操作系统必须为每一个任务都维护一张页表，开销比较大。简单的页表结构已经不能满足要求，必须设计出更为复杂的结构，如多级页表结构、哈希页表结构、反置页表等。

指令

指令是指挥计算机完成各种操作的基本命令。

（1）指令格式。计算机的指令由操作码字段和操作数字段两部分组成。

（2）指令长度。指令长度有固定长度的和可变长度的两种。有些RISC的指令是固定长度的，但目前多数计算机系统的指令是可变长度的。指令长度通常取8的倍数。

（3）指令种类。指令有数据传送指令、算术运算指令、位运算指令、程序流程控制指令、串操作指令、处理器控制指令等类型。

中断

中断是异步发生的，是来自处理器外部的I/O设备的信号的结果。硬件中断不是由任何一条专门的指令造成的，从这个意义上来说它是异步的。硬件中断的异常处理程序常常被称为中断处理程序（interrupt handler）。

硬中断与软中断

硬中断是由硬件产生的，例如磁盘、网卡、键盘、时钟等。每个设备或设备集都有它自己的IRQ（中断请求）。基于IRQ，CPU可以将相应的请求分发到对应的硬件驱动上。

软中断是一组静态定义的下半部分接口，可以在所有的处理器上同时执行，即使两个类型相同也可以。但是一个软中断不会抢占另外的一个软中断，唯一可以抢占软中断的是硬中断。

可屏蔽中断与不可屏蔽中断

可屏蔽中断和不可屏蔽中断都属于外部中断，是由外部中断源引起的。不可屏蔽中断源一旦提出请求，CPU必须无条件响应，而对可屏蔽中断源的请求，CPU可以响应，也可以不响应。

CPU一般设置两根中断请求输入线：可屏蔽中断请求INTR（Interrupt Require）和不可屏蔽中断请求NMI（Non Maskable Interrupt）。对于可屏蔽中断，除了受本身的屏蔽位控制外，还都要受一个总的控制，即CPU标志寄存器中的中断允许标志位IF（Interrupt Flag）的控制，IF位为1，可以得到CPU的响应，否则，得不到响应。IF位可以由用户控制，指令STI或Turbo C的Enable（）函数，将IF位置1（开中断），指令CLI或Turbo_c的Disable（）函数，将IF位清0（关中断）。

中断优先级

当多个中断源同时请求中断时，而CPU一次只能响应其中的一个中断，同时为了能响应所有中断，就引入中断优先级来处理。系统会根据引起中断事件的重要性和紧迫程度，将中断源分为若干个级别，称作中断优先级。中断优先级有两种：查询优先级和执行优先级。

查询优先级是不可以更改和设置的，在该方式下当多个中断源同时产生中断信号时，中断仲裁器会选择中断源优先处理的顺序，此过程与是否发生中断服务程序的嵌套毫不相干。当CPU查询各个中断标志位的时候，会依照优先级顺序依次查询，当数个中断同时请求的时候，会优先查询到高查询优先级的中断标志位，但并不代表高查询优先级的中断可以打断已经并且正在执行的低查询优先级的中断服务。

由于可屏蔽的中断源很多，故需要对其进行管理，如区分是哪个中断源发出的中断信号？哪个中断源最优先及怎样处理多级中断嵌套等。为此，可使用中断控制器对多个可屏蔽中断源进行管理。

中断控制器能够对中断进行排队管理，避免中断信号的丢失，同时支持对不同中断进行优先级的配置，使高优先级中断能够中断低优先级中断，满足系统中具有更高时间约束特性功能的需要。

中断嵌套

当处理器正在处理一个中断时，有比该中断优先级高的中断源发出中断请求时，如果处理器正在执行中断处理程序，那么处理器会对高优先级的中断进行立即处理，处理完之后再返回到低优先级的中断服务程序继续执行。这样就形成了中断服务程序中套用中断服务程序的情况，即中断嵌套。可嵌套中断的处理流程和中断服务框图如下图所示。

可嵌套中断处理流程
