在CSMA/CD以太网中，数据速率为100Mb/s，网段长2km，信号速率为200m/μs，则此网络的最小帧长是（）比特。

A. 1000

B. 2000

C. 10000

D. 200000

相关试题：以太网

更多>

第64题 2013年上半年

16%

以太网协议中使用物理地址作用是什么？（64）。

第19题 2020年下半年

62%

以100Mb/s以太网连接的站点A和B相隔2000m，通过停等机制进行数据传输，传播速率为200m/us,有效的传输速率为（）Mb/s.

第45题 2021年上半年

47%

以太网的最大帧长为1518 字节，每个数据帧前面有8个字节的前导字段，帧间隔为9.6μs，在100BASE-T网络中发送1帧需要的时间为（）..


知识点讲解
· 信号 · 以太网

信号

任务间同步的另一种方式是异步信号。在两个任务之间，可以通过相互发送信号的方式，来协调它们之间的运行步调。

所谓的信号，指的是系统给任务的一个指示，表明某个异步事件已经发生了。该事件可能来自于外部（如其他的任务、硬件或定时器），也可能来自于内部（如执行指令出错）。异步信号管理允许任务定义一个异步信号服务例程ASR（Asynchronous Signal Routine），与中断服务程序不同的是，ASR是与特定的任务相对应的。当一个任务正在运行的时候，如果它收到了一个信号，将暂停执行当前的指令，转而切换到相应的信号服务例程去运行。不过这种切换不是任务之间的切换，因为信号服务例程通常还是在当前任务的上下文环境中运行的。

信号机制与中断处理机制非常相似，但又各有不同。它们的相同点是：

.都具有中断性：在处理中断和异步信号时，都要暂时地中断当前任务的运行；

.都有相应的服务程序；

.都可以屏蔽响应：外部硬件中断可以通过相应的寄存器操作来屏蔽，任务也能够选择不对异步信号进行响应。

信号机制与中断机制的不同点是：

.中断是由硬件或特定的指令产生，而信号是由系统调用产生；

.中断触发后，硬件会根据中断向量找到相应的处理程序去执行；而信号则通过发送信号的系统调用来触发，但系统不一定马上对它进行处理；

.中断处理程序是在系统内核的上下文中运行，是全局的；而信号处理程序是在相关任务的上下文中运行，是任务的一个组成部分。

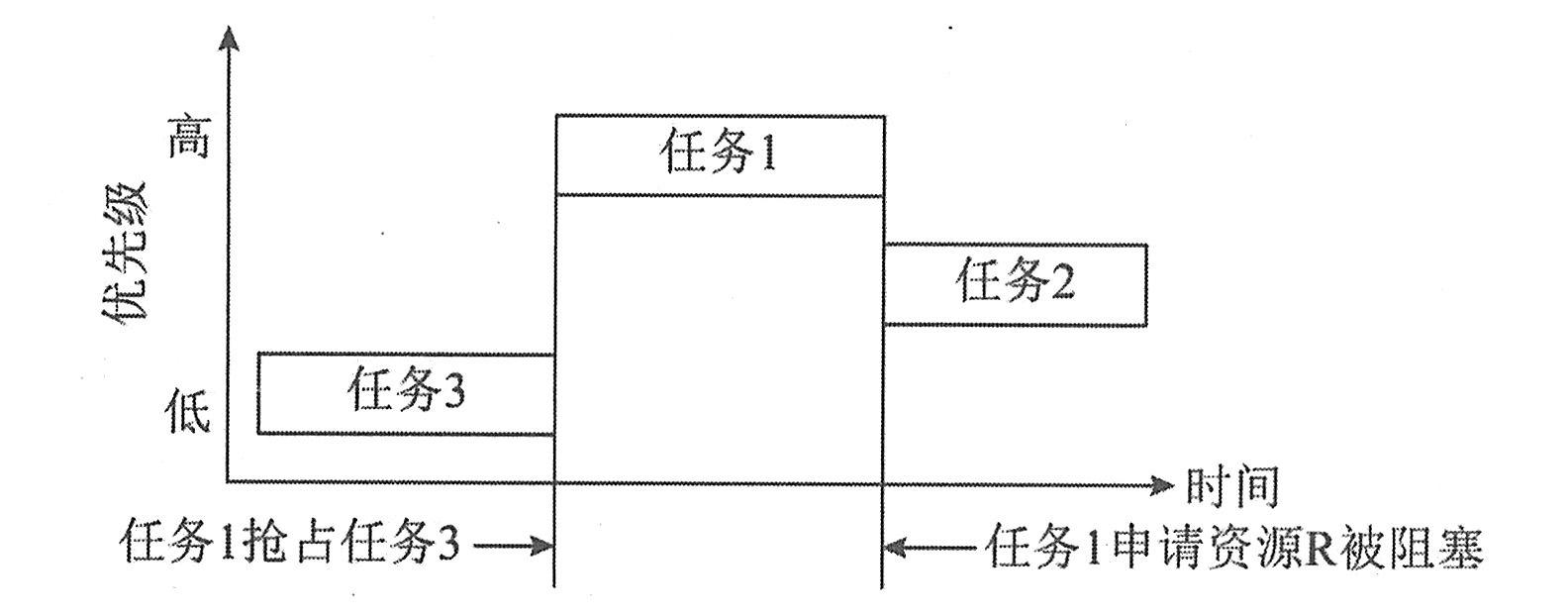

实时系统中不同的任务经常需要互斥地访问共享资源。当任务试图访问资源时被正使用该资源的其他任务阻塞，可能出现优先级反转的现象，即当高优先级任务企图访问已被某低优先级任务占有的共享资源时，高优先级任务必须等待直到低优先级任务释放它占有的资源。如果该低优先级任务又被一个或多个中等优先级任务阻塞，问题就更加严重。由于低优先级任务得不到执行就不能访问资源、释放资源。于是低优先级任务就以一个不确定的时间阻塞高优先级的任务，导致系统的实时性没有保障。下图为是一个优先级反转的示例。

一个优先级反转的示例

如上图所示，系统存在任务1、任务2、任务3（优先级从高到低排列）和资源R。某时，任务1和任务2都被阻塞，任务3运行且占用资源R。一段时间后，任务1和任务2相继就绪，任务1抢占任务3运行，由于申请资源R失败任务1被挂起。由于任务2的优先级高于任务3，任务2运行。由于任务3不能运行和释放资源R，因此任务1一直被阻塞。极端情况下，任务1永远无法运行，处于饿死状态。

解决优先级反转问题的常用算法有优先级继承和优先级天花板。

优先级继承协议

L. Sha、R. Rajkumar和J. P. Lehoczky针对资源访问控制提出了优先级继承协议（Priority Inheritance Protocol，PIP）。

PIP协议能与任何优先级驱动的抢占式调度算法配合使用，而且不需要有关任务访问资源情况的先验知识。优先级继承协议的执行方式是：当低优先级任务正在使用资源，高优先级任务抢占执行后也要访问该资源时，低优先级任务将提升自身的优先级到高优先级任务的级别，保证低优先级任务继续使用当前资源，以尽快完成访问，尽快释放占用的资源。这样就使高优先级任务得以执行，从而减少高优先级任务被多个低优先级任务阻塞的时间。低优先级任务在运行中，继承了高优先级任务的优先级，所以该协议被称作优先级继承协议。

由于只有高优先级任务访问正被低优先级任务使用的资源时，优先级继承才会发生，在此之前，高优先级任务能够抢占低优先级任务并执行，所以优先级继承协议不能防止死锁，而且阻塞是可以传递的，会形成链式阻塞。另外，优先级继承协议不能将任务所经历的阻塞时间减少到尽可能小的某个范围内。最坏情况下，一个需要μ个资源，并且与v个低优先级任务冲突的任务可能被阻塞min（μ，v）次。

优先级冲顶协议

J. B. Goodenough和L. Sha针对资源访问控制提出了优先级冲顶协议（Priority Ceiling Protocol，PCP）。

PCP协议扩展了PIP协议，能防止死锁和减少高优先级任务经历的阻塞时间。该协议假设所有任务分配的优先级都是固定的，每个任务需要的资源在执行前就已确定。每个资源都具有优先级冲顶值，等于所有访问该资源的任务中具有的最高优先级。任一时刻，当前系统冲顶值（current priority ceiling）等于所有正被使用资源具有的最高冲顶值。如果当前没有资源被访问，则当前系统冲顶值等于一个不存在的最小优先级。当任务试图访问一个资源时，只有其优先级高于当前系统冲顶值，或其未释放资源的冲顶值等于当前系统冲顶值才能获得资源，否则会被阻塞。而造成阻塞的低优先级任务将继承该高优先级任务的优先级。

已经证明，PCP协议的执行规则能防止死锁，但其代价是高优先级任务可能会经历优先级冲顶阻塞（Priority ceiling blocking）。即高优先级任务可能被一个正使用某资源的低优先级任务阻塞，而该资源并不是高优先级任务请求的。这种阻塞又被称作回避阻塞（avoidance blocking），意思是因为回避死锁而引起的阻塞。即使如此，在PCP协议下，每个高优先级任务至多被低优先级任务阻塞一次。使用PCP协议后，能静态分析和确定任务之间的资源竞争，计算出任务可能经历的最大阻塞时间，从而能分析任务集合的可调度性。在PCP协议下，高优先级任务被阻塞时会放弃处理器，因此，访问共享资源的任务可能会产生4次现场切换。

以太网

以太网是最早使用的局域网，也是目前使用最广泛的网络产品。以太网有10Mb/s、100Mb/s、1000Mb/s、10Gb/s等多种速率。

以太网传输介质

以太网比较常用的传输介质包括同轴电缆、双绞线和光纤三种，以IEEE 802.3委员会习惯用类似于10Base-T的方式进行命名。这种命名方式由三个部分组成：

（1）10：表示速率，单位是Mb/s。

（2）Base：表示传输机制，Base代表基带，Broad代表宽带。

（3）T：传输介质，T表示双绞线、F表示光纤、数字代表铜缆的最大段长。

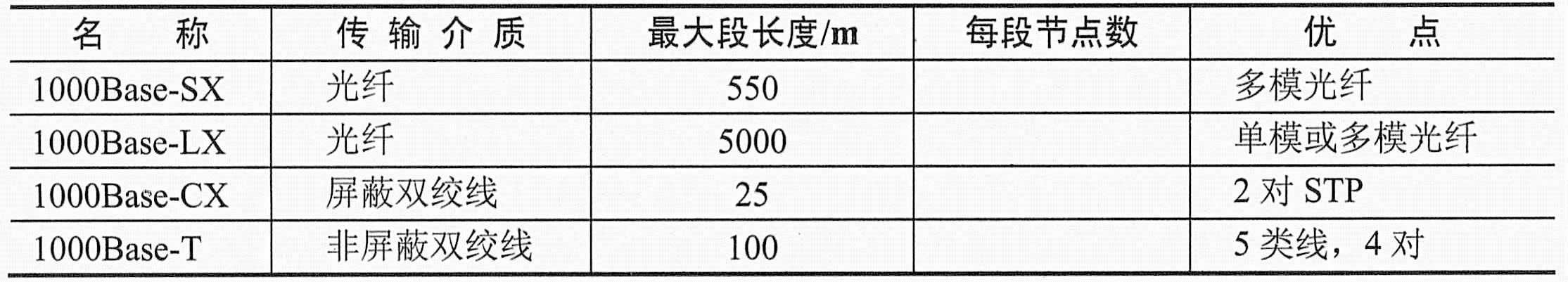

传输介质的具体命名方案如下表所示，了解这些知识是十分必要的。

以太网传输介质表

以太网时隙

时间被分为离散的区间称为时隙（Slot Time）。帧总是在时隙开始的一瞬间开始发送。一个时隙内可能发送0，1或多个帧，分别对应空闲时隙、成功发送和发生冲突的情况。

设置时隙理由

在以太网规则中，若发生冲突，则必须让网上每个主机都检测到。信号传播整个介质需要一定的时间。考虑极限情况，主机发送的帧很小，两冲突主机相距很远。在A发送的帧传播到B的前一刻，B开始发送帧。这样，当A的帧到达B时，B检测到了冲突，于是发送阻塞信号。B的阻塞信号还没有传输到A，A的帧已发送完毕，那么A就检测不到冲突，而误认为已发送成功，不再发送。由于信号的传播时延，检测到冲突需要一定的时间，所以发送的帧必须有一定的长度。这就是时隙需要解决的问题。

在最坏情况下，检测到冲突所需的时间

若A和B是网上相距最远的两个主机，设信号在A和B之间传播时延为τ，假定A在t时刻开始发送一帧，则这个帧在t+τ时刻到达B，若B在t+τ-ε时刻开始发送一帧，则B在t+τ时就会检测到冲突，并发出阻塞信号。阻塞信号将在t+2τ时到达A。所以A必须在t+2τ时仍在发送才可以检测到冲突，所以一帧的发送时间必须大于2τ。

按照标准，10Mb/s以太网采用中继器时，连接最大长度为2500m，最多经过4个中继器，因此规定对于10Mb/s以太网规定一帧的最小发送时间必须为51.2μs。51.2μs也就是512位数据在10Mb/s以太网速率下的传播时间，常称为512位时。这个时间定义为以太网时隙。512位=64字节，因此以太网帧的最小长度为64字节。

冲突发生的时段

（1）冲突只能发生在主机发送帧的最初一段时间，即512位时的时段。

（2）当网上所有主机都检测到冲突后，就会停发帧。

（3）512位时是主机捕获信道的时间，如果某主机发送一个帧的512位时，而没有发生冲突，以后也就不会再发生冲突了。

提高传统以太网带宽的途径

以往被淘汰、传统的以太网是以10Mb/s速率半双工方式进行数据传输的。随着网络应用的迅速发展，网络的带宽限制已成为进一步提高网络性能的瓶颈。提高传统以太网带宽的方法主要有以下3种。

交换以太网

以太网使用的CSMA/CD是一种竞争式的介质访问控制协议，因此从本质上说它在网络负载较低时性能不错，但如果网络负载很大时，冲突会很常见，因此导致网络性能的大幅下降。为了解决这一瓶颈问题，“交换式以太网”应运而生，这种系统的核心是使用交换机代替集线器。交换机的特点是，其每个端口都分配到全部10Mb/s的以太网带宽。若交换机有8个端口或16个端口，那么它的带宽至少是共享型的8倍或16倍（这里不包括由于减少碰撞而获得的带宽）。

交换以太网能够大幅度的提高网络性能的主要原因是：

.减少了每个网段中的站点的数量；

.同时支持多个并发的通信连接。

网络交换机有三种交换机制：直通（Cut through）、存储转发（Store and forward）和碎片直通（Fragment free Cut through）。

交换式以太网具有几个优点：第一，它保留现有以太网的基础设施，保护了用户的投资；第二，提高了每个站点的平均拥有带宽和网络的整体带宽；第三，减少了冲突，提高了网络传输效率。

全双工以太网

全双工技术可以提供双倍于半双工操作的带宽，即每个方向都支持10Mb/s，这样就可以得到20Mb/s的以太网带宽。当然这还与网络流量的对称度有关。

全双工操作吸引人的另一个特点是它不需要改变原来10Base-T网络中的电缆布线，可以使用和10Base-T相同的双绞线布线系统，不同的是它使用一对双绞线进行发送，而使用另一对进行接收。这个方法是可行的，因为一般10Base-T布线是有冗余的（共4对双绞线）。

高速服务器连接

众多的工作站在访问服务器时可能会在服务器的连接处出现瓶颈，通过高速服务器连接可以解决这个问题。使用带有高速端口的交换机（如24个10Mb/s端口，1个100Mb/s或1000Mb/s高速端口），然后再把服务器接在高速端口上并使用全双工操作。这样服务器就可以实现与网络200Mb/s或2000Mb/s的连接。

以太网的帧格式

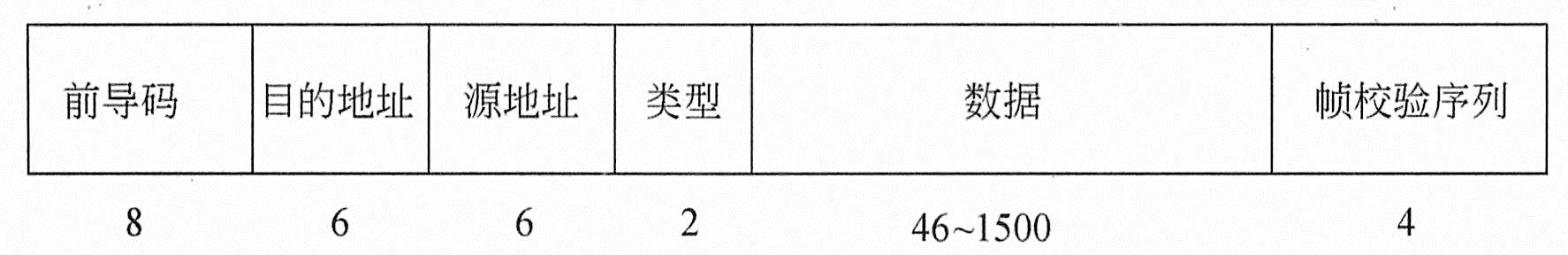

以太网帧的格式如下图所示，包含的字段有前导码、目的地址、源地址、数据类型、发送的数据，以及帧校验序列等。这些字段中除了数据字段是变长以外，其余字段的长度都是固定的。

以太网的帧结构

注：字段的长度以字节为单位

前导码（P）字段占用8字节。

目的地址（DA）字段和源地址（SA）字段都是占用6字节的长度。目的地址用于标识接收站点的地址，它可以是单个的地址，也可以是组地址或广播地址，当地址中最高字节的最低位设置为1时表示该地址是一个多播地址，用十六进制数可表示为01：00：00：00：00：00，假如全部48位（每字节8位，6字节即48位）都是1时，该地址表示是一个广播地址。源地址用于标识发送站点的地址。

类型（Type）字段占用两字节，表示数据的类型，如0x0800表示其后的数据字段中的数据包是一个IP包，而0x0806表示ARP数据包，0x8035表示RARP数据包。

数据（Data）字段占用46～1500个不等长的字节数。以太网要求最少要有46字节的数据，如果数据不够长度，必须在不足的空间插入填充字节来补充。

帧校验序列（FCS）字段是32位（即4字节）的循环冗余码。
