1998年，IEEE 802.15工作组成立，专门从事WPAN标准化工作。它的任务是开发一套适用于短程无线通信的标准，通常我们称之为无线个人局域网（WPAN）。
|
|
|
|
目前，IEEE 802.15 WPAN共拥有4个工作组。
|
|
|
|
（1）蓝牙WPAN工作组（802.15.1）：蓝牙是无线个人局域网的先驱。在初始阶段，IEEE并没有制定蓝牙相关的标准，所以经过一段快速发展时期后，蓝牙很快就有了产品兼容性的问题。现在，IEEE决定制定行业标准来开发能够相互兼容的蓝牙芯片、网络和产品。
|
|
|
|
（2）共存组（802.15.2）：为所有工作在2.4GHz频带上的无线应用建立一个标准。
|
|
|
|
（3）高数据率WPAN工作组（802.15.3）：其802.15.3标准适用于高质量要求的多媒体应用领域。
|
|
|
|
（4）802.15.4工作组（802.15.4）：为了满足低功耗、低成本的无线网络要求，IEEE标准委员会在2000年12月份正式批准并成立了802.15.4工作组，任务就是开发一个低数据率的WPAN（LR-WPAN）标准。它具有复杂度低、成本极小、功耗很小的特点，能在低成本设备（固定、便携或可移动的）之间进行低数据率的传输。
|
|
|
|
|
|
蓝牙（Bluetooth）无线技术是一种短距离通信技术，旨在取代电缆来连接便携式和／或固定设备，并保证高度安全性。Bluetooth技术的主要特点在于功能强大、耗电量低、成本低廉。Bluetooth规格为广泛范围的设备定义了统一的结构，以便于彼此之间进行连接和通信。
|
|
|
|
Bluetooth技术已获得了全球认可，世界各地的Bluetooth设备都可以与其邻近的Bluetooth设备连接。Bluetooth电子设备可以通过短距离的即时网络（称为微微网）进行无线连接和通信。每个设备最多可以在微微网中同时与7个其他设备进行通信。每个设备还可以同时属于多个微微网。当Bluetooth设备进入然后离开无线电邻近区域时，微微网可在此期间自动动态建立。
|
|
|
|
Bluetooth无线技术的基本优势在于它可以同时处理数据和语音传输。这使得用户可以享受各种创新解决方案，如免提耳机接听语音电话、打印和传真功能、同步PDA、膝上型计算机和手机应用程序，等等。
|
|
|
|
|
|
|
|
|
|
|
|

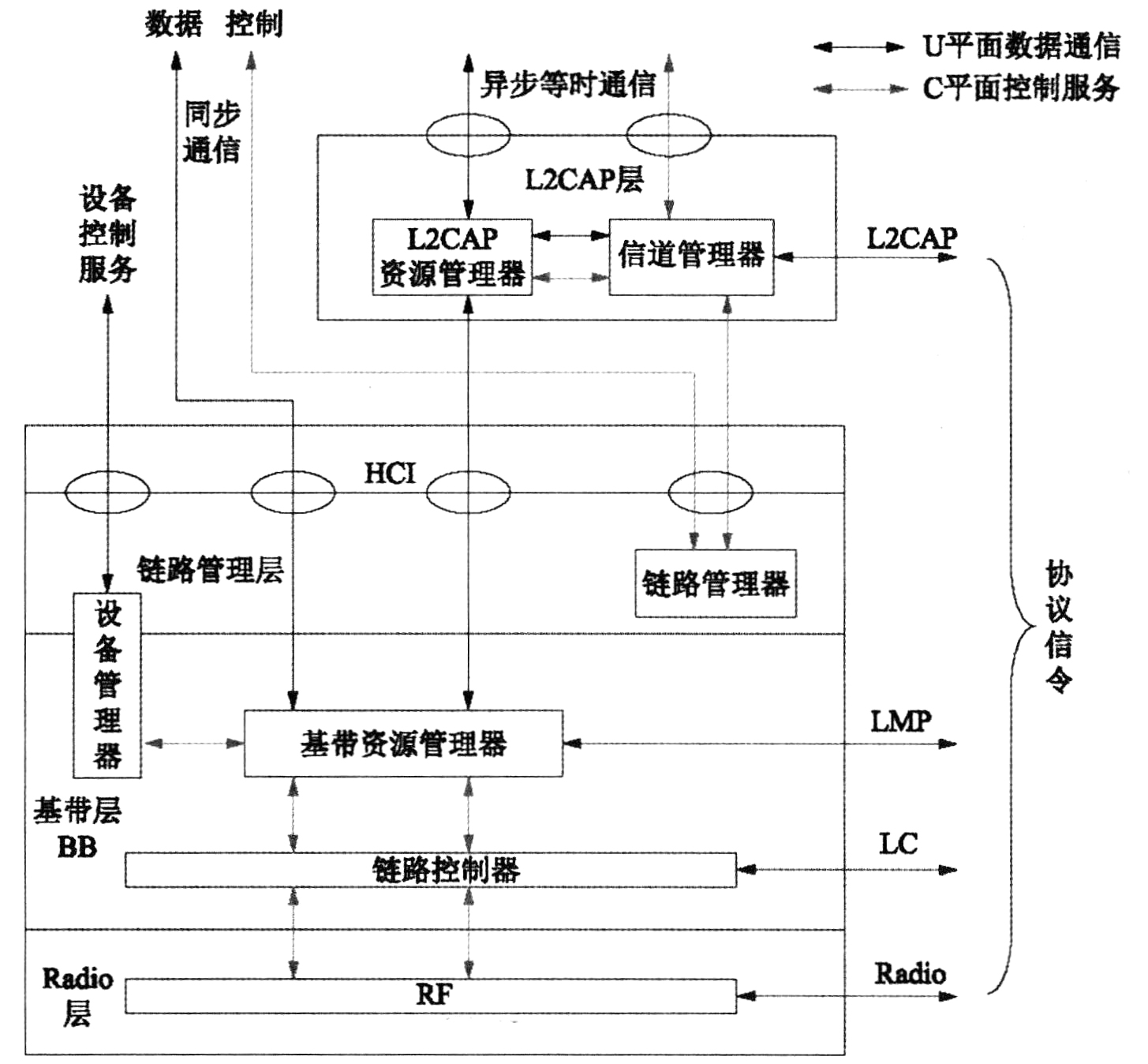

最下面的Radio层相当于OSI的物理层，其中的RF模块采用2.4GHz的ISM频段实现跳频通信（FHSS），信号速率为1Mbps，数据速率为1Mbps。物理信道被划分为时槽，数据被封装成分组，每个分组占用一个时槽。在一对收发设备之间可以用时分多路（TTD）方式实现全双工通信。
|
|
|
|
物理信道之上是各种链路和信道层及其有关的协议。以物理信道为基础，向上依次形成的信道层次为物理信道、物理链路、逻辑传输、逻辑链路和L2CAP（Logical Link Control and Adaptation Protocol）信道。
|
|
|
|
一条物理链路可以支持多条逻辑链路，只有逻辑链路才可以进行单播同步通信、异步等时通信或者广播通信，不同的逻辑链路用于支持不同的应用需求。
|
|
|
|
基带层和物理层的控制协议叫作链路管理协议（Link Manager Protocol, LMP），用于控制设备的运行，并提供底层设施（PHY和BB）的管理服务。
|
|
|
|
逻辑链路控制和自适应协议（L2CAP）是对应用和服务的抽象，其功能是对应用数据进行分段和重装配，并实现逻辑链路的复用。
|
|
|
|
设备之间的互操作通过核心系统协议实现，主要的协议有RF（Radio Frequency）协议、链路控制协议（Link Control Protocol, LCP）、链路管理协议（LMP）和L2CAP。
|
|
|
|
蓝牙控制器与高层之间的接口叫作主机控制器接口（Host Controller Interface, HCI）。
|
|
|
|
|
|
（1）信道管理器：负责生成、管理和释放用于传输应用数据流的L2CAP信道。
|
|
|
|
（2）L2CAP资源管理器：把L2CAP数据单元分段，并按照一定的顺序提交给基带层，而且还要进行信道调度，以保证一定QoS的L2CAP信道不会被物理信道（由于资源耗尽）拒绝。
|
|
|
|
|
|
（4）链路管理器（LM）：负责生成、修改和释放逻辑链路及其相关的逻辑传输，并修改设备之间的物理链路参数。
|
|
|
|
（5）基带资源管理器：负责对物理层的访问。它有两个主要功能，其一是调度功能，其二是与这些实体协商包含QoS承诺的访问合同。
|
|
|
|
（6）链路控制器：负责根据数据负载和物理信道、逻辑传输和逻辑链路的参数对分组进行编码和译码。
|
|
|
|
（7）RF（Radio Frequency）：用于发送和接收物理信道上的数据分组。
|
|
|
|
|
|
L2CAP服务对于异步的和等时的用户数据提供面向帧的传输。面向连接的L2CAP信道用于传输点对点单播数据。无连接的L2CAP信道用于广播数据。
|
|
|
|
L2CAP信道的QoS设置定义了帧传送的限制条件；非帧的流式数据使用SCO逻辑传输。
|
|
|
|
核心系统支持通过SCO（SCO-S）或扩展的SCO（eSCO-S）直接传输等时的和固定速率的应用数据。应用从BB层选择最适当的逻辑链路类型来传输它的数据流。RF信道通常是不可靠的，因此BB分组头使用了纠错编码，并且配合头校验和来发现残余差错。在ACL逻辑传输中实现了ARQ协议，通过自动请求重发来纠正错误。
|
|
|
|
|
|
ZigBee是基于IEEE 802.15.4开发的一组关于组网、安全和应用软件的技术标准。
|
|
|
|
|
|
802.15.4定义的低速无线个人网（Low Rate-WPAN）包含两类设备，即全功能设备（FFD）和简单功能设备（RFD）。FFD有3种工作模式，可以作为一般的设备、协调器或PAN协调器。FFD可以与RFD或其他FFD通信，而RFD只能与FFD通信，RFD之间不能互相通信。
|
|
|
|
LR-WPAN的拓扑结构有星型网络和点对点网络两种。在星型拓扑中，只有在设备和PAN协调器之间才能通信，在设备之间不能互相通信。点对点网络与星型网络不同，这种网络中的所有设备之间都可以互相通信，只要处于信号覆盖范围之内。
|
|
|
|

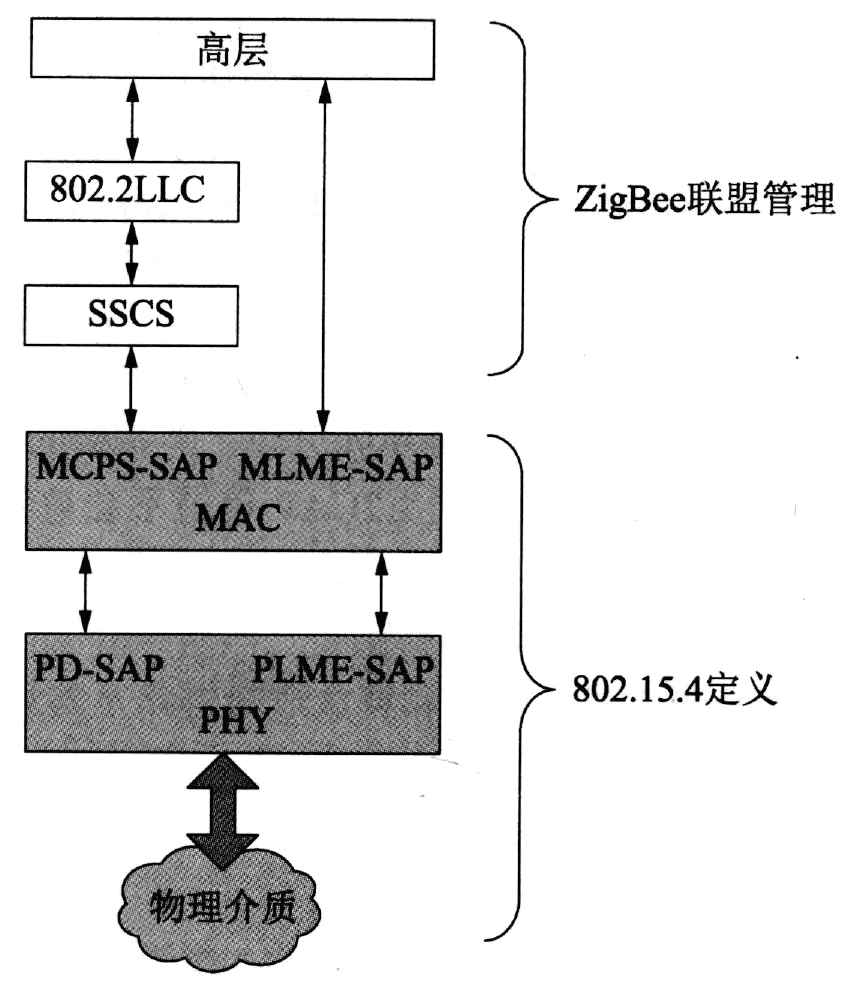

802.15.4的体系结构如下图所示，物理层（PHY）包含RF收发器和底层管理功能，通过物理层管理实体服务访问点（PLME-SAP）和物理数据服务访问点（PD-SAP）向上层提供服务。
|
|
|
|
|
|
|
|
802.15.4-2006标准定义的4种物理层如下。
|
|
|
|
868~915MHz：直接序列扩频（DSSS），二进制相移键控（B/SK）调制，数据速率为20kb/s和40kb/s。
|
|
|
|
868~915MHz：直接序列扩频（DSSS），偏置正交相移键控（O-QPSK）调制，数据速率为100kb/s和250kb/s。
|
|
|
|
868~915MHz：并行序列扩频（PSSS），二进制相移键控（B/SK）调制和幅度键控（ASK）调制，数据速率为250kb/s。
|
|
|
|
2.450GHz：直接序列扩频（DSSS），偏置正交相移键控（O-QPSK）调制，数据速率为250kb/s。
|
|
|
|
MAC子层提供两种信道访问方式，即基于竞争的访问和无竞争的访问。基于竞争的访问方式应用了CSIVIA/CA后退算法，而且划分为不分时槽的和分时槽的两个不同版本。不分时槽的CSMA/CA协议应用在未启用令牌的网络中，在启用令牌的网络中必须使用CSMA/CA协议的分时槽版本。
|
|
|
|
|
|
|
|
（1）定义ZigBee的网络层、安全层和应用层标准。
|
|
|
|
|
|
|
|
|
|
ZigBee技术规范（2005）描述了ZigBee网络的基础结构和可利用的服务。ZigBee网络层（NWK）提供了建立多跳网络的路由功能。APL层包含了应用支持子层（APS）和ZigBee设备对象（ZDO），以及各种可能的应用。ZDO的作用是提供全面的设备管理，APS的功能是为ZDO和各种应用提供服务。
|
|
|
|
ZigBee的安全机制分散在MAC、NWK和APS层，分别对MAC帧、NWK帧和应用数据进行安全保护。ZigBee的网络层和MAC层都使用高级加密标准（AES），以及结合了加密和认证功能的CCM*分组加密算法。
|
|
|
|
ZigBee协调器管理网络的路由功能。ZigBee采用的路由算法是按需分配的距离矢量（AODV）协议。当NWK数据实体要发送数据分组时，如果路由表中不存在有效的路由表项，则首先要进行路由发现，并对找到的各个路由计算通路费用。
|
|
|
