  第23题
  知识点:   分段和重装配   数据报   重装配
  关键词:   报文   数据报   数据        章/节:   TCP/IP 协议


IP数据报分段和重装配要用到报文头部的报文ID、数据长度、段偏置值和M标志等四个字段,其中(23)的作用是指示每一分段在原报文中的位置;若某个段是原报文最后一个分段,其(24)值为“0”。


  A.  段偏置值

  B.  M标志

  C.  报文ID

  D.  数据长度





  第27题    2020年下半年
   21%
为了控制IP数据报在网络中无限转发,在IPv4数据报首部中设置了( )字段。
  第24题    2019年下半年
   29%
IP数据报的分段和重装配要用到报文头部的报文ID、数据长度、段偏置值和M标志等四个字段,其中(23)的作用是指示每一分段在原报文中..
  第25题    2021年上半年
   46%
TCP伪首部不包含的字段为( )。
   知识点讲解
   · 分段和重装配    · 数据报    · 重装配

       分段和重装配
        每个网络可能规定了不同的最大分组长度。当分组在互联网中传送时可能要进入一个最大分组长度较小的网络,这时需要对它进行分段,这又引出了新的问题:在哪里对它进行重装配?
        一种办法是在目的地进行装配。但这样只会把数据报越分越小,即使后续子网允许较大的分组通过,但由于途中的短报文无法装配,从而使效率下降。
        另一种办法是允许中间的路由器进行组装,这种方法也有缺点。首先是路由器必须提供重装配缓冲区,并且要设法避免重装配死锁;其次是由一个数据报分出的小段都必须经过同一个出口路由器,才能再行组装,这就排除了使用动态路由选择算法的可能性。
        关于分段和重装配问题的讨论还在继续,已经提出了各种各样的方案。下面介绍在DOD和ISO IP协议中使用的方法,这个方法有效地解决了以上提出的部分问题。
        IP协议使用了4个字段处理分段和重装配问题。一个是报文ID字段,它唯一地标识了某个站某个协议层发出的数据。在DOD(美国国防部)的IP协议中,ID字段由源站和目标站地址、产生数据的协议层的标识符以及该协议层提供的顺序号组成。第二个字段是数 据长度,即字节数。第三个字段是偏置值,即分段在原来数据报中的位置,以8字节(64位)的倍数计数。最后是M标志,表示是否为最后一个分段。
        当一个站发出数据报时对长度字段的赋值等于整个数据字段的长度,偏置值为0,M标志置False(用0表示)。如果一个IP模块要对该报文分段,则按以下步骤进行。
        (1)对数据块的分段必须在64位的边界上划分,因而除最后一段外,其他段长都是64位的整数倍。
        (2)对得到的每一分段都加上原来数据报的IP头,组成短报文。
        (3)每一个短报文的长度字段置为它包含的字节数。
        (4)第一个短报文的偏置值置为0,其他短报文的偏置值为它前边所有报文长度之和(字节数)除以8。
        (5)最后一个报文的M标志置为0(False),其他报文的M标志置为1(True)。
        下表给出一个分段的例子。

        数据报分段的例子
        重装配的IP模块必须有足够大的缓冲区。整个重装配序列以偏置值为0的分段开始,以M标志为0的分段结束,全部由同一ID的报文组成。
        数据报服务中可能发生有一个或多个分段不能到达重装配点的情况。为此,采用两种对策应付这种意外。一种是在重装配点设置一个本地时钟,当第一个分段到达时把时钟置为重装配周期值,然后递减,如果在时钟值减到零时还没等齐所有的分段,则放弃重装配。另一种对策与前面提到的数据报生存期有关,目标站的重装配功能在等待的过程中继续计算已到达的分段的生存期,一旦超过生存期,就放弃重装配,丢弃已到达的分段。显然,这种计算生存期的办法必须有全局时钟的支持。

       数据报
        对于短报文来说,一个报文分组就足够容纳所传送的数据信息。一般单个报文分组称数据报(Datagram)。数据报的服务以传送单个报文分组为主要目标。原CCITT研究组把数据报定义为,能包含在单个报文分组数据域中的报文,且传送它到目标地址与其他已发送或将要发送的报文分组无关,这样报文分组号可以省略。也就是说,每个分组的传送是被单独处理的,它本身携带有足够的信息。
        数据报的一般格式如下表所示:

        数据报格式
        发送数据报与发送信件和邮包一样。在数据报服务控制下,网络接受来自源的单一报文分组,并独立地传到目的点。数据报服务是无连接的服务。

       重装配
        为了能够减少中途路由器的工作,降低出错,重装配工作是直到目的主机时才进行的,也就是分片后,遇到MTU更大的网络时并不重装配,而且保持小分组,直到目的主机接收完整后再一次性重装配。
        它使用了4个字段来处理分片和重装配问题:
        (1)第一个字段是报文ID字段,它唯一标识了某个站某个协议层发出的数据。
        (2)第二个字段是数据长度,即字节数。
        (3)第三个字段是偏置值,即分片在原来数据报中的位置以8字节的倍数计算。
        (4)第四个是M标志,用来标识是否为最后一个分片。
        整个分片的步骤为:
        (1)对数据块的分片必须在64位(8B)的边界上划分,因而除最后一段外,其他段长都是64位的整数倍。
        (2)对得到的每一个分片都加上原来的数据报的IP头,组成短报文。
        (3)每一个短报文的长度字段修改为它实际包含的字节数。
        (4)第一个短报文的偏置值设置为0,其他的偏置值为其前面所有报文长度之和除以8。
        (5)最后一个报文的M标志置0(False),其他报文的M标志置为1(True)。

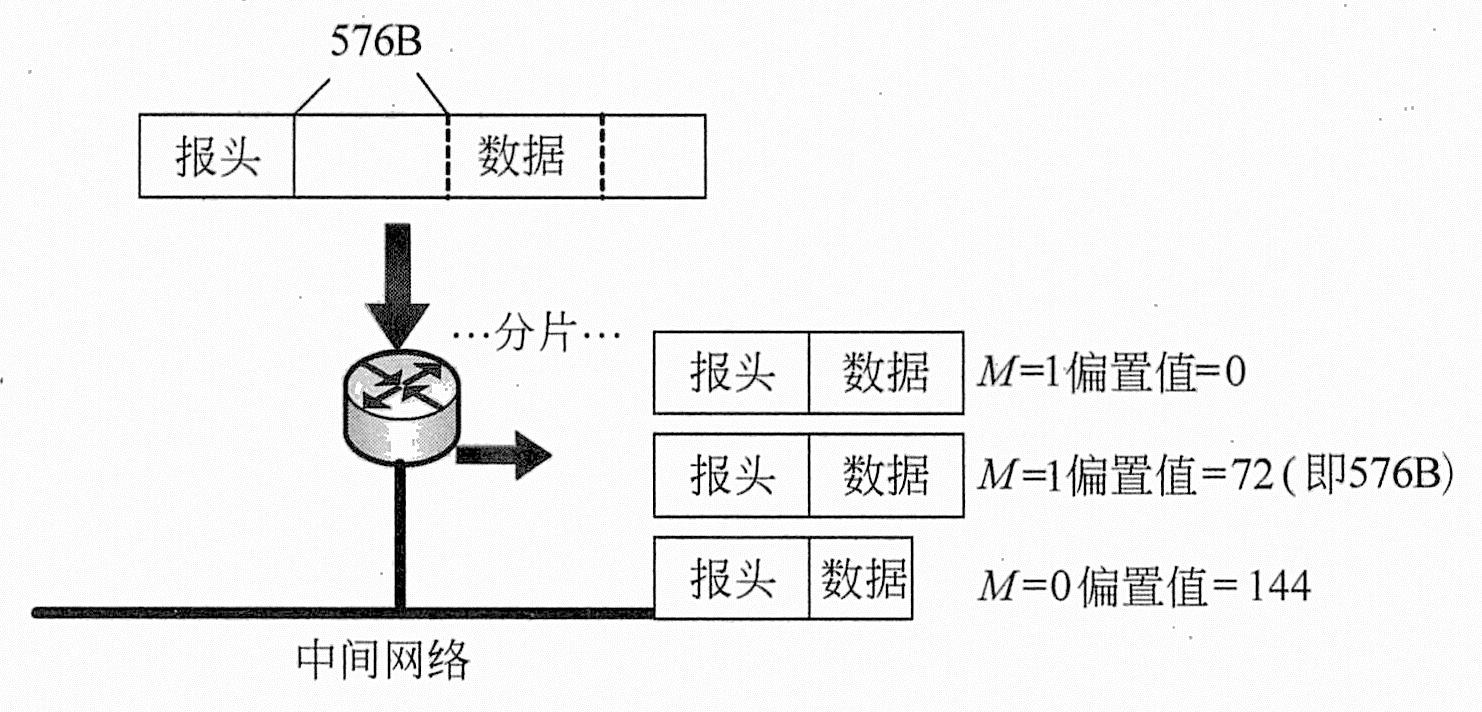

        下图所示是一个“分片”的实例。

        数据报分片示意图
