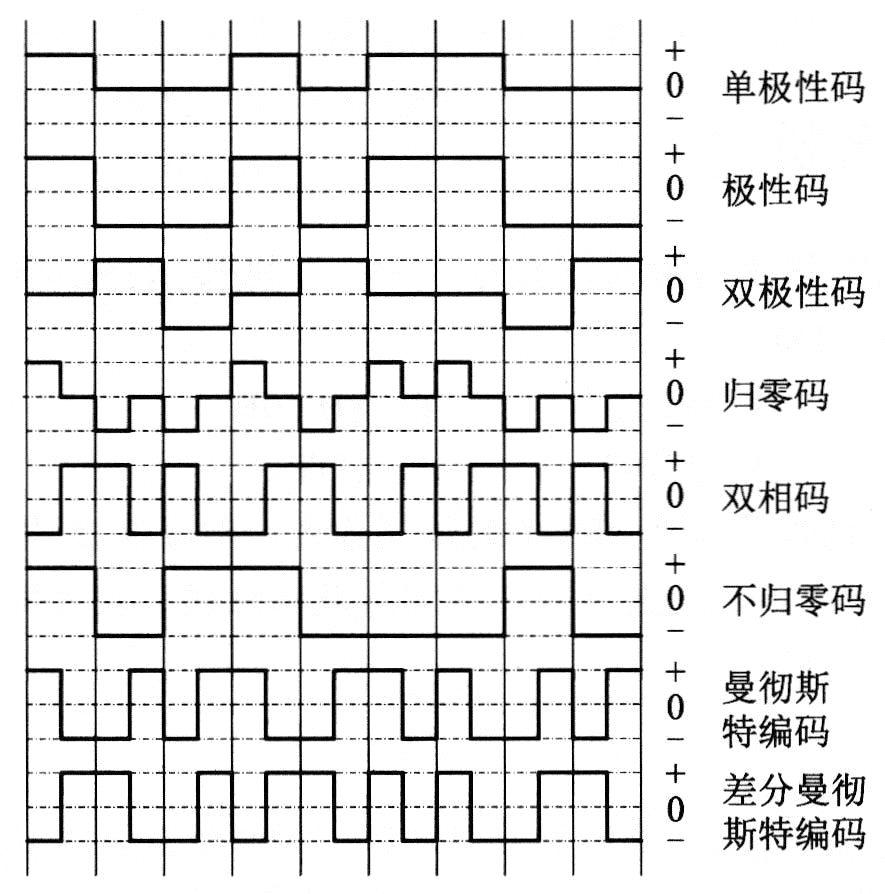

在单极性码这种编码方案中，只用正的（或负的）电压表示数据。在上图中，用+3V表示二进制数字0，用0V表示二进制数字1。单极性码用在电传打字机（TTY）接口以及PC和TTY兼容的接口中，这种代码需要单独的时钟信号配合定时，它的抗噪声特性也不好。
|
|
|
|
|
|
在极性码这种编码方案中，分别用正和负电压表示二进制数0和1。例如，在上图中用+3V表示二进制数字0，而用-3V表示二进制数字1。这种代码抗干扰特性好，但仍然需要另外的时钟信号。
|
|
|
|
|
|
在双极性码这种编码方案中，信号在3个电平（正、负、零）之间变化。一种典型的双极性码是信号交替反转编码（AMI）。在AMI信号中，数据流中遇到1时，电平在正和负之间交替翻转；遇到0时，则保持零电平。双极性码是三进制信号编码方法，与二进制相比抗噪声特性更好。
|
|
|
|
|
|
在归零码中，码元中间的信号回归到0电平，因此任意两个码元之间被0电平隔开。这种编码方案有较好的噪声抑制特性。上图表示的是一种双极性归零码。可以看出，从正电平到零电平的转换边表示码元0，从负电平到零电平的转换边表示码元1，同时每一位码元中间都有电平转换，使得这种编码成为自定时的编码。
|
|
|
|
|
|
双相码要求每一位中都要有一个电平转换。这种代码是自定时的，同时也有检测错误的功能；如果某一位中间缺少了电平翻转，则被认为是错误代码。
|
|
|
|
|
|
上图所示的不归零码的规律是：当1出现时电平翻转，当0出现时电平不翻转。因而区别1和0的是电平是否翻转。这种代码也叫差分码，用在终端到调制解调器的接口中。这种代码不是自定时的。
|
|
|
|
|
|
曼彻斯特编码是一种双相码。上图中，用高电平到低电平的转换边表示0；用低电平到高电平的转换边表示1；位中间的电平转换边既表示数据代码，也作为定时信号使用。这种编码用在以太网中。
|
|
|
|
|
|
差分曼彻斯特编码也是一种双相码。这种编码码元中间的电平转换边只作为定时信号，不表示数据。数据的表示在于每一位开始处是否有电平转换：有电平转换表示0；无电平转换表示1。这种编码用在令牌环网中。
|
|
|
|
|
|
多电平编码的码元可取多个电平之一，每个码元可代表几个二进制位。例如，若表示码元的脉冲取四个电平之一，则一个码元可表示两个二进制位。
|
|
|
|
|
|
4B/5B编码是将欲发送的数据流每4位作为一个组，然后按照编码规则将其转换成相应的5位码。该编码属于自同步编码方式，为了保证接收端能提取同步时钟，编码规则保证：无论4位数据为何种组合（包括全部为0），所转换成5位码中，至少有两个"1"，即保证在传输过程中码元至少发生两跳变，从而保证接收端同步时钟的提取。4B/5B编码能较好地解决同步问题，同时具有检错功能，编码效率比较高，它用5位信号表示4位有效信息，因此编码效率为80%。若要达到100Mb/s的速率，只需在线路上有125Mbaud的波特率。快速以太网（100Base-T）和光纤分布式接口（FDDI）都采用4B/5B编码方式。
|
|
|
