电缆连接及终端配置

相关知识点：3个

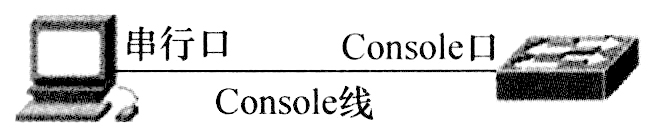

如下图所示，接好PC机和交换机各自的电源线，在关机状态下，把PC机的串口1（COM1）通过控制台电缆与交换机的Console端口相连，即完成设备的连接工作。

仿真终端与交换机的连接

交换机Console端口的默认参数如下。

.端口速率：9600bps。

.数据位：8。

.奇偶校验码：无。

.停止位：1。

.流控：无。

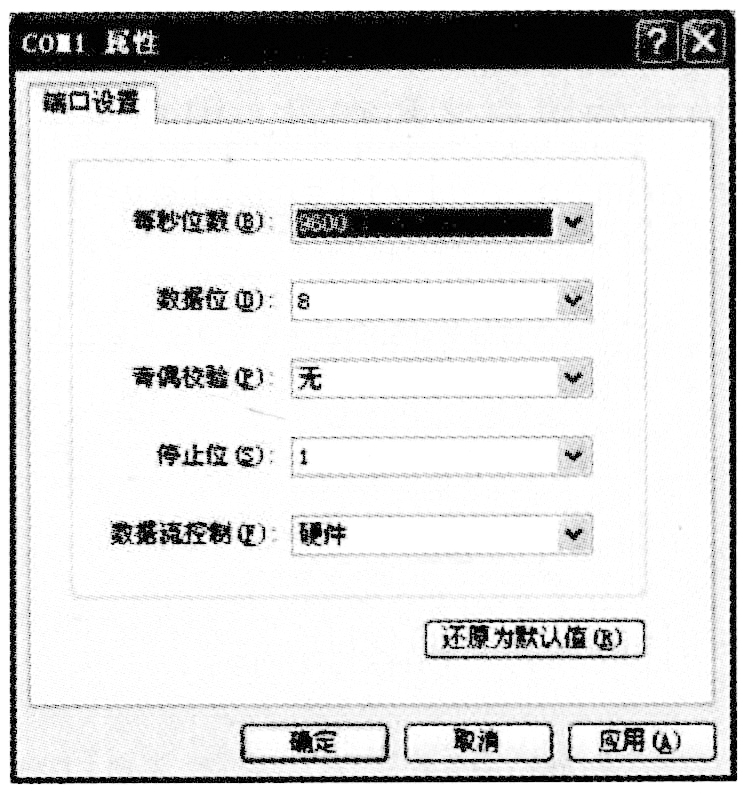

在配置PC机的超级终端时只需保证端口属性的配置参数与上述参数相同匹配即可。以Windows环境下的Hyper Terminal为例配置COM1端口属性的对话框，如下图所示。

COM1属性
