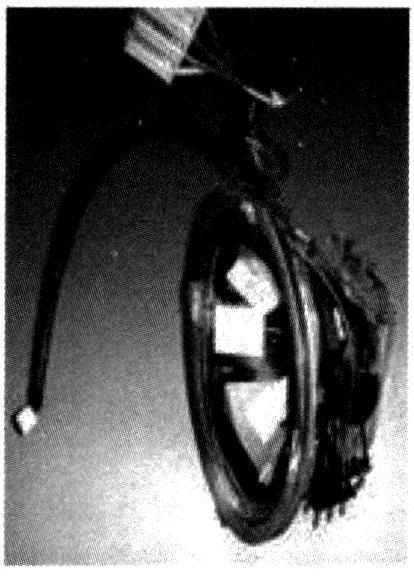

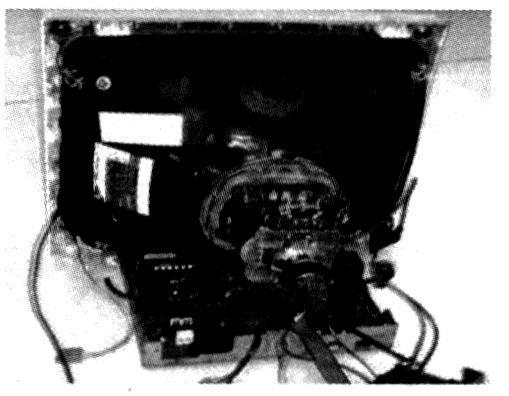

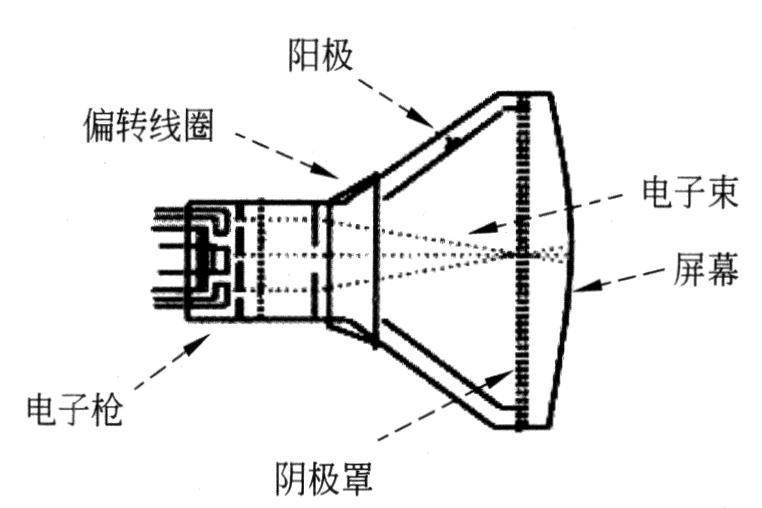

CRT显示器的学名为阴极射线显像管，是一种使用阴极射线管的显示器。CRT显示器主要由显像管、控制电路、机壳三部分组成，其内部结构如下1图所示。其中，显像管是CRT显示器的核心部件，由电子枪、偏转线圈和荧光屏构成，如下2图和下3图所示。
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
CRT显示器的工作原理和家用电视机的显像管的工作原理基本一致，可以把它看作一个图像更加精细的电视机。经典的CRT显像管使用电子枪发射高速电子，经过垂直和水平的偏转线圈控制高速电子的偏转角度，最后使高速电子击打屏幕上的磷光物质并使其发光，通过电压调节电子束的功率，这样就会在屏幕上形成明暗不同的光点，从而形成各种色彩丰富的图像和清晰的文字。
|
|
|
|
CRT显示器的大小一般指的是显像管的对角线的尺寸，可视面积就是人们能够看到的显像管的实际尺寸，单位都是英寸（1英寸=25.4毫米）。一般来说，15英寸显示器的可视面积一般为13.8英寸；17英寸的显示器的可视面积一般为16英寸。所以CRT显示器的可视面积都会小于对角线尺寸。
|
|
|
|
CRT显示器是目前应用最广泛的显示器之一，普通的CRT显示器体积大、辐射大、功耗大、亮度高。仔细观察其画面，会发现屏幕闪烁有波纹，长时间使用眼睛容易疲劳。由于CRT显示器是靠偏转线圈产生的电磁场控制电子束的，电子束在屏幕上又不可能绝对定位，所以CRT显示器往往会存在不同程度的几何失真和线性失真。
|
|
|
|
目前最高水准的CRT纯平显示器具有可视角度大、无坏点、色彩还原度高、色度均匀、可调节的多分辨率模式、响应时间极短等LCD显示器难以超越的优点，而且现在的CRT显示器的价格要比LCD显示器便宜很多。传统电视机采用CRT显示器作为图像的显示器件，它具有体积大、质量大、屏幕尺寸受限制等缺点，目前CRT显示器在电视机上的应用已经逐步被薄而轻的液晶和等离子显示屏所取代。
|
|
|
|
按照不同的标准，CRT显示器可以划分为不同的类型。下面介绍CRT显示器的分类。
|
|
|
|
根据调控方式的不同可分为模拟调节、数字调节和OSD调节。
|
|
|
|
. 模拟调节是指在显示器外部设置一排调节按钮，手动调节显示器的亮度、对比度等一些技术参数。由于模拟器件出现故障的概率较大、可调节的内容极少，所以现在模拟调节已销声匿迹。
|
|
|
|
. 数字调节是指在显示器内部加入专用的微处理器，操作更精确，能够记忆显示模式，使用的大多是微触式按钮，所以使用寿命长、故障率低。这种调节方式曾红极一时。
|
|
|
|
. OSD调节严格来说属于数控方式的一种，它能以量化的方式将调节方式直观地反映到屏幕上，调节非常方便。OSD的出现使显示器的调节方式迈上了一个新的台阶，目前市场上的CRT显示器都采用此调节方式。
|
|
|
|
按显像管种类的不同可分为球面显像管、柱面显像管和纯平显像管。
|
|
|
|
. 球面显像管在水平和垂直方向上都是弯曲的，边角失真现象严重，随着观察角度的改变，图像会发生倾斜，容易引起光线的反射，这样会降低对比度，对人眼的刺激较大。
|
|
|
|
. 柱面显像管采用栅式荫罩板，在垂直方向上不存在任何弯曲，在水平方向上略有弧度，但比普通显像管平整了很多。常见的柱面管有单枪三束管和三枪三束管。
|
|
|
|
. 纯平显像管是CRT彩显的发展方向，纯平显像管在水平和垂直方向上均实现了真正的平面，使观看时的聚焦范围增大，失真和反光都被减小到了最低限度，因此看起来更加逼真、舒服，是目前市场上的主流产品。
|
|
|
|
按显示颜色的不同可分为单色显示器和彩色显示器。单色显示器只能显示一种颜色，彩色显示器既可以显示单色，也可以显示16色、16位增强色、256色等多种色彩丰富的颜色。
|
|
|
