按照存储器在计算机中的用途分类，嵌入式系统的存储器包括内部存储器和外部存储器。将存储器按照存放信息的易失（挥发）性，可分为易失性存储设备和非易失性存储设备。
|
|
|
|
|
|

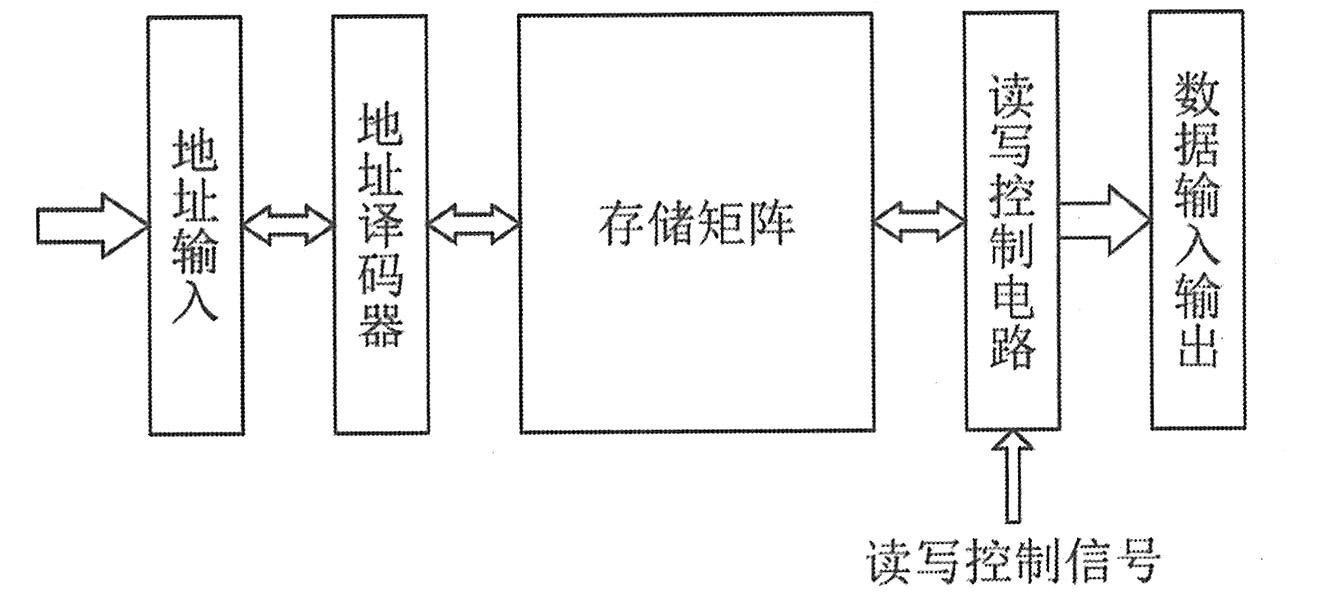

易失性存储设备的代表是随机存取存储器（Random Access Memory，RAM）。在计算机存储体系结构中，RAM是与CPU直接交换数据的内部存储器，也叫主存或内存，其内部结构图如下图2-12所示。
|
|
|
|
|
|
|
|
RAM电路由地址译码器、存储矩阵和读写控制电路三部分组成，如上图所示。存储矩阵由触发器排列而成，每个触发器能存储一位数据（0/1）。通常将每一组存储单元编为一个地址，存放一个“字”；每个字的位数等于这组单元的数目。存储器的容量以“字数×位数”表示。地址译码器将每个输入的地址代码译成高（或低）电平信号，从存储矩阵中选中一组单元，使之与读写控制电路接通。在读写控制信号的配合下，将数据读出或写入。
|
|
|
|
RAM的特点之一就是随机读写，其含义指的是当RAM存储器中的数据被读取或写入时，所需要的时间与这段信息所在位置或所写入位置是无关的。
|
|
|
|
RAM的读写速度很快，几乎是所有访问设备中写入和读取速度最快的，通常作为操作系统或其他正在运行中的程序的临时数据存储媒介。
|
|
|
|
RAM存储器在断电时将丢失其存储内容，所以称为易失性存储设备，其主要用于存储短时间使用的程序。易失性和RAM的结构有关：随机存取存储器依赖电容器存储数据。电容器充满电后代表1（二进制），未充电的代表0。由于电容器或多或少有漏电的情形，若不作特别处理，数据会渐渐随时间流失。刷新是指定期读取电容器的状态，然后按照原来的状态重新为电容器充电，弥补流失电荷。需要刷新就解释了随机存取存储器的易失性。
|
|
|
|
按照RAM存储单元的工作原理，RAM又分为静态随机存储器（Static RAM，SRAM）和动态随机存储器（Dynamic RAM，DRAM）。
|
|
|
|
|
|
静态存储单元是在静态触发器的基础上附加门控管而构成的。因此，它是靠触发器的自保功能存储数据的。SRAM将每个位存储在一个双稳态存储器单元，每个单元用一个六晶体管电路实现。
|
|
|
|
数据一旦写入，其信息就稳定的保存在电路中等待读出。无论读出多少次，只要不断电，此信息会一直保持下去。SRAM初始加电时，其状态是随机的。写入新的状态，原来的旧状态就消失了。新状态会一直维持到写入新的状态为止。
|
|
|
|
在电路工作时，即使不进行读写操作，只要保持在加电状态下，电路中就一定有晶体管导通，就一定就有电流流过，带来功率消耗。因此与DRAM相比，SRAM功耗较大，集成度不能做得很高。
|
|
|
|
高速缓存Cache一般采用SRAM。高速缓冲存储器是存在于主存与CPU之间的一级存储器，由静态存储芯片（SRAM）组成，容量比较小但速度比主存高得多，接近于CPU的速度。
|
|
|
|
|
|
DRAM将每个位存储为对一个电容的充电，每个单元由一个电容和一个访问晶体管组成。当DRAM存储器单元中的电容非常小，它被干扰之后很难恢复，也有很多原因会造成电容漏电，因此为了避免存储信息的丢失，必须定时地给电容补充电荷。通常把这种操作称为“刷新”或“再生”，因此DRAM内部要有刷新控制电路，其操作也比静态RAM复杂。尽管如此，由于DRAM存储单元的结构非常简单，所用元器件少且功耗低，可以制造得很密集，已成为大容量RAM的主流产品。
|
|
|
|
DRAM的存储矩阵由动态MOS存储单元组成。动态MOS存储单元利用MOS管的栅极电容来存储信息，但由于栅极电容的容量很小，而漏电流又不可能绝对等于0，所以电荷保存的时间有限。为了避免存储信息的丢失，必须定时地给电容补充漏掉的电荷。通常把这种操作称为“刷新”或“再生”，因此DRAM内部要有刷新控制电路，其操作也比静态RAM复杂。
|
|
|
|
DRAM必须定时不断刷新，以保证所存储的信息不会丢失，这或许是称之为动态的原因。初始加电时，其状态是随机的。写入新的状态，原来的旧状态就消失了。新状态会一直维持到写入新的状态为止。在电路上加上电源不进行读写及刷新操作时，只是保持在加电状态下，电路中没有晶体管导通，也就没有电流流过（会有极其微小的漏电流存在），也就没有功率消耗（或功耗可忽略不计）。因此，DRAM的功耗非常小，其集成度可做的很高，当前的一块DRAM芯片的集成度可达GB级别。
|
|
|
|
常说的内存条，就是由DRAM构成。随着时间发展，DRAM经历若干代变更，早期的PM DRAM、EDO DRAM均已淘汰，目前仍在使用的主要是SDRAM和DDR SDRAM。
|
|
|
|
|
|
双倍速率同步动态随机存储器（Double Data Rate SDRAM，DDR SDRAM）。通常人们习惯称之为DDR。DDR内存是在SDRAM内存基础上发展而来的，仍然沿用SDRAM生产体系。
|
|
|
|
内存主频和CPU主频一样，习惯上被用来表示内存的速度，它代表着该内存所能达到的最高工作频率。内存主频是以MHz（兆赫）为单位来计量的。内存主频越高在一定程度上代表着内存所能达到的速度越快。内存主频决定着该内存最高能在什么样的频率正常工作。
|
|
|
|
|
|
只读存储器（Read-Only Memory，ROM）。ROM的重要特性是其存储信息的非易失性，存放在ROM中的信息不会因去掉供电电源而丢失，再次上电时，存储信息依然存在。其结构较简单，读出较方便，因而常用于存储各种固定程序和数据。
|
|
|
|
|
|
可编程只读存储器（Programmable ROM，PROM）的内部有行列式的熔丝，是需要利用电流将其烧断，写入所需的资料，但仅能写录一次（又称作OTPROM，One Time Programmable Read Only Memory）。PROM在出厂时，存储的内容全为1，用户可以根据需要将其中的某些单元写入数据0（部分的PROM在出厂时数据全为0，则用户可以将其中的部分单元写入1），以实现对其“编程”的目的。PROM的典型产品是“双极性熔丝结构”，如果想改写某些单元，则可以给这些单元通以足够大的电流，并维持一定的时间，原先的熔丝即可熔断，这样就达到了改写某些位的效果。另外一类经典的PROM为使用“肖特基二极管”的PROM，出厂时，其中的二极管处于反向截止状态，还是用大电流的方法将反相电压加在“肖特基二极管”上，造成其永久性击穿即可。
|
|
|
|
|
|
可抹除可编程只读存储器（Erasable Programmable Read Only Memory，EPROM）是目前使用最广泛的ROM。其利用高电压电流将资料编程写入，抹除时将线路曝光于紫外线下，则资料可被清空。之后又可以用电的方法对其重新编程，重复使用。通常在封装外壳上会预留一个石英透明窗以方便曝光。
|
|
|
|
利用物理方法（紫外线）可擦除的RROM通常称为EPROM；用电的方法可擦除的PROM称为EEPROM（E2PROM）。
|
|
|
|
|
|
电子式可抹除可编程只读存储器（Electrically Erasable Programmable Read Only Memory，EEPROM）之运作原理类似EPROM，但是抹除的方式是使用高电场来完成。
|
|
|
|
EPROM需用紫外光擦除，使用不方便也不稳定。20世纪80年代制出的EEPROM，克服了EPROM的不足，但集成度不高，价格较贵。
|
|
|
