知识路径: > 软件工程 > 软件体系结构风格 > 经典软件体系结构风格 >
|
相关知识点:6个
|
|
|
|
层次系统组织成一个层次结构,每一层为上层服务,并作为下层的客户。在一些层次系统中,除了一些精心挑选的输出函数外,内部的层只对相邻的层可见。这样的系统中构件在一些层实现了虚拟机(在另一些层次系统中层是部分不透明的),连接件通过决定层间如何交互的协议来定义。这种风格支持基于可增加抽象层的设计。这样,允许将一个复杂问题分解成一个增量步骤序列的实现。由于每一层最多只影响两层,同时只要给相邻层提供相同的接口,允许每层用不同的方法实现,同样为软件重用提供了强大的支持。
|
|
|

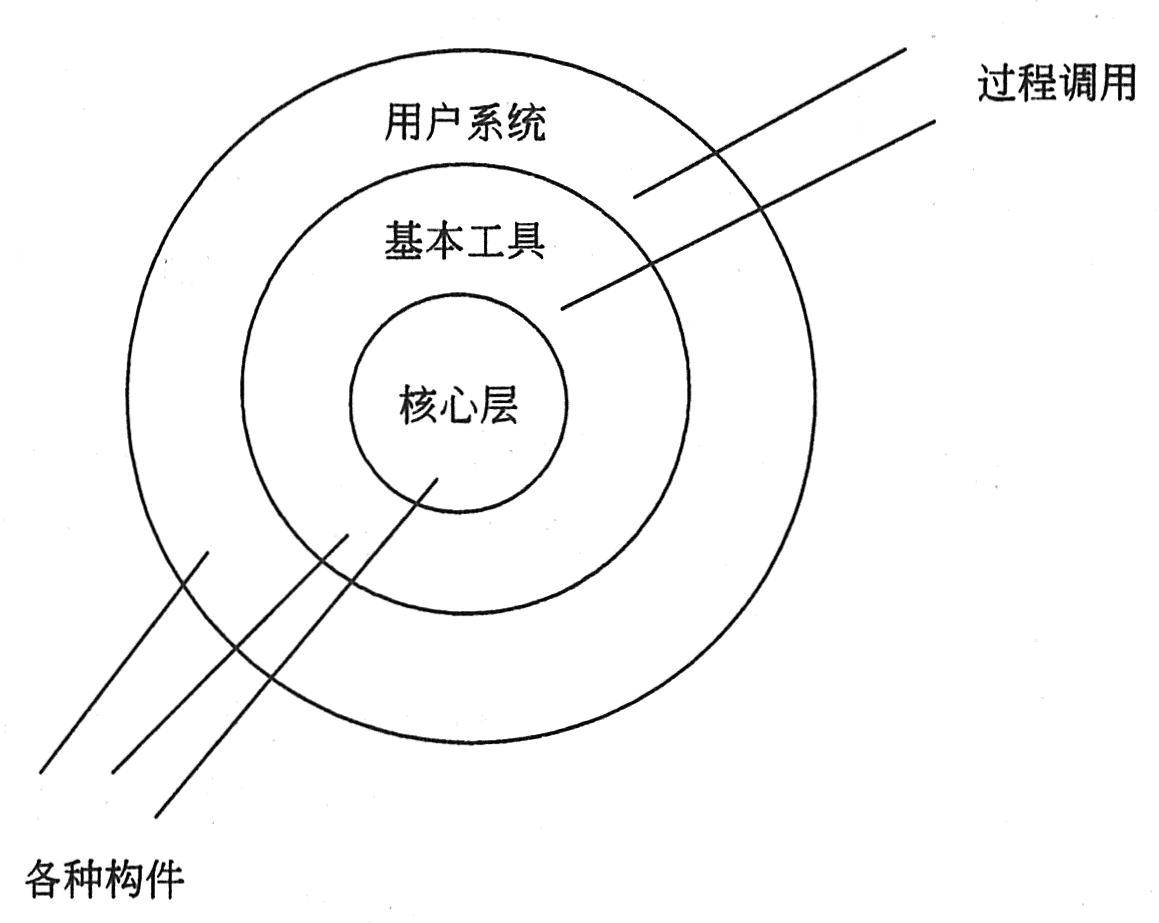

下图是层次系统风格的示意图。层次系统最广泛的应用是分层通信协议。在这一应用领域中,每一层提供一个抽象的功能,作为上层通信的基础。较低的层次定义低层的交互,最低层通常只定义硬件物理连接。
|
|
|
|
|
|
(1)支持基于抽象程度递增的系统设计,使设计者可以把一个复杂系统按递增的步骤进行分解。
|
|
|
(2)支持功能增强,因为每一层至多和相邻的上下层交互,因此功能的改变最多影响相邻的上下层。
|
|
|
(3)支持重用。只要提供的服务接口定义不变,同一层的不同实现可以交换使用。这样,就可以定义一组标准的接口,而允许各种不同的实现方法。
|
|
|
|
(1)并不是每个系统都可以很容易地划分为分层的模式,甚至即使一个系统的逻辑结构是层次化的,出于对系统性能的考虑,设计师不得不把一些低级或高级的功能综合起来。
|
|
|
|
