级联（Uplink）和堆叠（Stack）是多台交换机或集线器连接在一起的两种方式。它们的主要目的是增加端口密度。但它们的实现方法是不同的。
|
|
|
|
堆叠实际上把每台交换机的母板总线连接在一起，不同交换机任意二端口之间的延时是相等的，就是一台交换机的延时。级联就会产生比较大的延时（级联是上下级的关系）。
|
|
|
|
简单地说，级联可通过一根双绞线在任何网络设备厂家的交换机之间，集线器之间，或交换机与集线器之间完成。堆叠只有在自己厂家的设备之间，且此设备必须具有堆叠功能才可实现。级联只需单做一根双绞线（或其他媒介），堆叠需要专用的堆叠模块和堆叠线缆，而这些设备可能需要单独购买。
|
|
|
|
|
|
交换机堆叠主要应用在大型网络中对端口需求比较大的情况下使用。交换机的堆叠是扩展端口最快捷、最便利的方式，同时堆叠后的带宽是单一交换机端口速率的几十倍。但是，并不是所有的交换机都支持堆叠的，这取决于交换机的品牌、型号是否支持堆叠；并且还需要使用专门的堆叠电缆和堆叠模块；最后还要注意同一堆叠中的交换机必须是同一品牌。
|
|
|
|

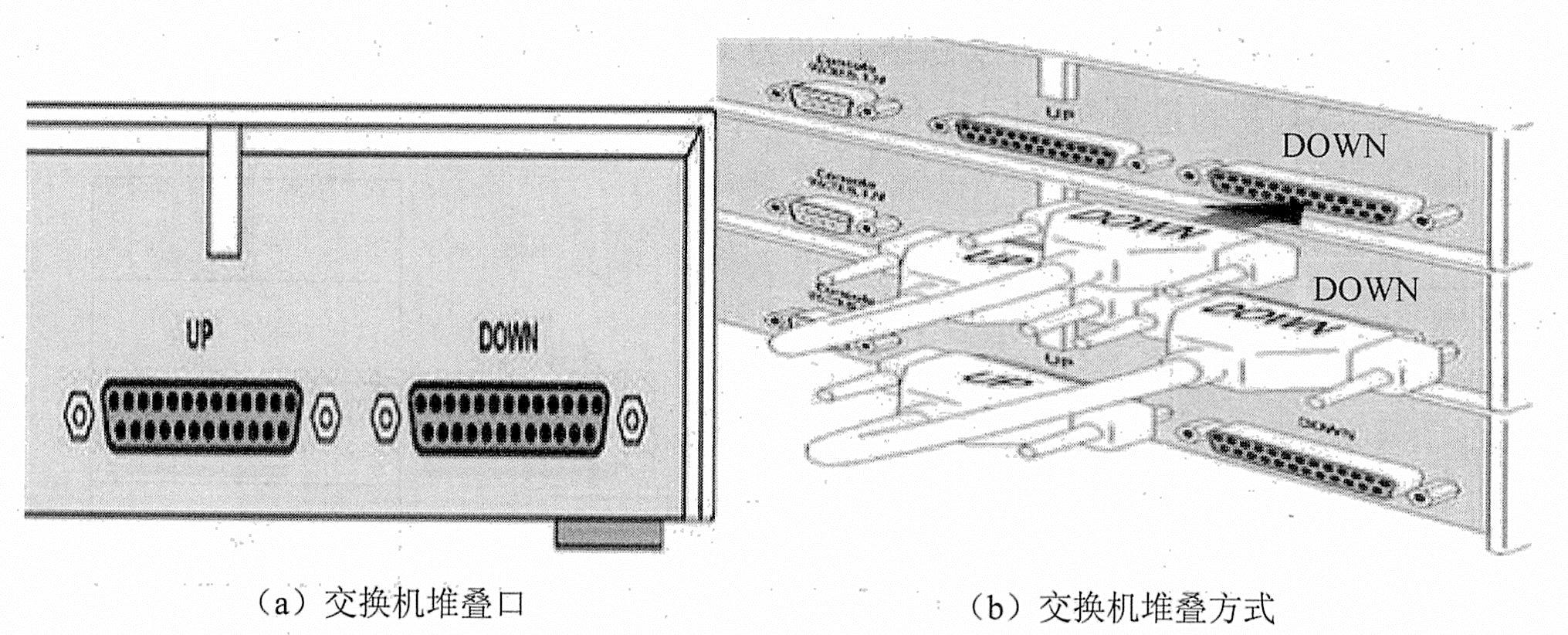

它主要通过厂家提供的一条专用连接电缆，从一台交换机的UP堆叠端口直接连接到另一台交换机的DOWN堆叠端口。堆叠中的所有交换机可视为一个整体的交换机来进行管理。其连接示意如下图所示。
|
|
|
|
|
|
|
|
采用堆叠方式的交换机要受到种类和相互距离的限制。首先实现堆叠的交换机必须是支持堆叠的；另外由于厂家提供的堆叠连接电缆一般都在1m左右，故只能在很近的距离内使用堆叠功能。
|
|
|
|
级联的层次是有限制的。每层的性能都不同，最后层的性能最差。堆叠是把所有堆叠交换机的背板带宽共享。例如，一台交换机的背板带宽为2Gb/s，那么，3台交换机堆叠的话，每台交换机在交换时就有6Gb/s的背板带宽。而且堆叠是同级关系，每台交换机的性能是一样的。
|
|
|
|
|
|
级联通常是用普通网线把几个交换机连接起来，使用普通的端口或级联接口，带宽通常为100M以下（可以通过以太通道来扩展带宽），这样下级的所有工作站就只能共享较窄的出口，从而获得较低的性能。
|
|
|
|
级联就是一个层层的，第一层次可接计算机，第二第三层也同样可接，不过每一个下层要比上一层的网速差。需要注意的是，交换机不能无限制级联，超过一定数量的交换机进行级联，最终会引起广播风暴，导致网络性能严重下降。级联又分为以下两种：
|
|
|
|
（1）使用普通端口级联。所谓普通端口就是通过交换机的某一个常用端口（如RJ-45端口）进行连接。需要注意的是，这时所用的连接双绞线要用交叉线。
|
|
|
|
（2）使用Uplink端口级联。在所有交换机端口中，都会在旁边包含一个Uplink端口，此端口是专门为上行连接提供的，只需通过直通双绞线将该端口连接至其他交换机上除“Uplink端口”外的任意端口即可（注意，并不是Uplink端口的相互连接）。
|
|
|
