计算机网络拓扑结构主要是指通信子网的物理拓扑结构。它通过网络中节点与通信线路之间的集合关系表示网络结构概况，反映网络中各个实体间的结构关系。通俗地说，拓扑结构就是指各个设备节点间是如何连线的。拓扑结构的设计是建设计算机网络的第一步，也是实现各种网络协议的基础，它对网络性能、系统可靠性与通信费用都有重大影响。
|
|
|
|
局域网的物理拓扑结构一般分为4种类型：总线状拓扑结构、环状拓扑结构、星状拓扑结构，全连接的网状拓扑结构。
|
|
|
|
|
|

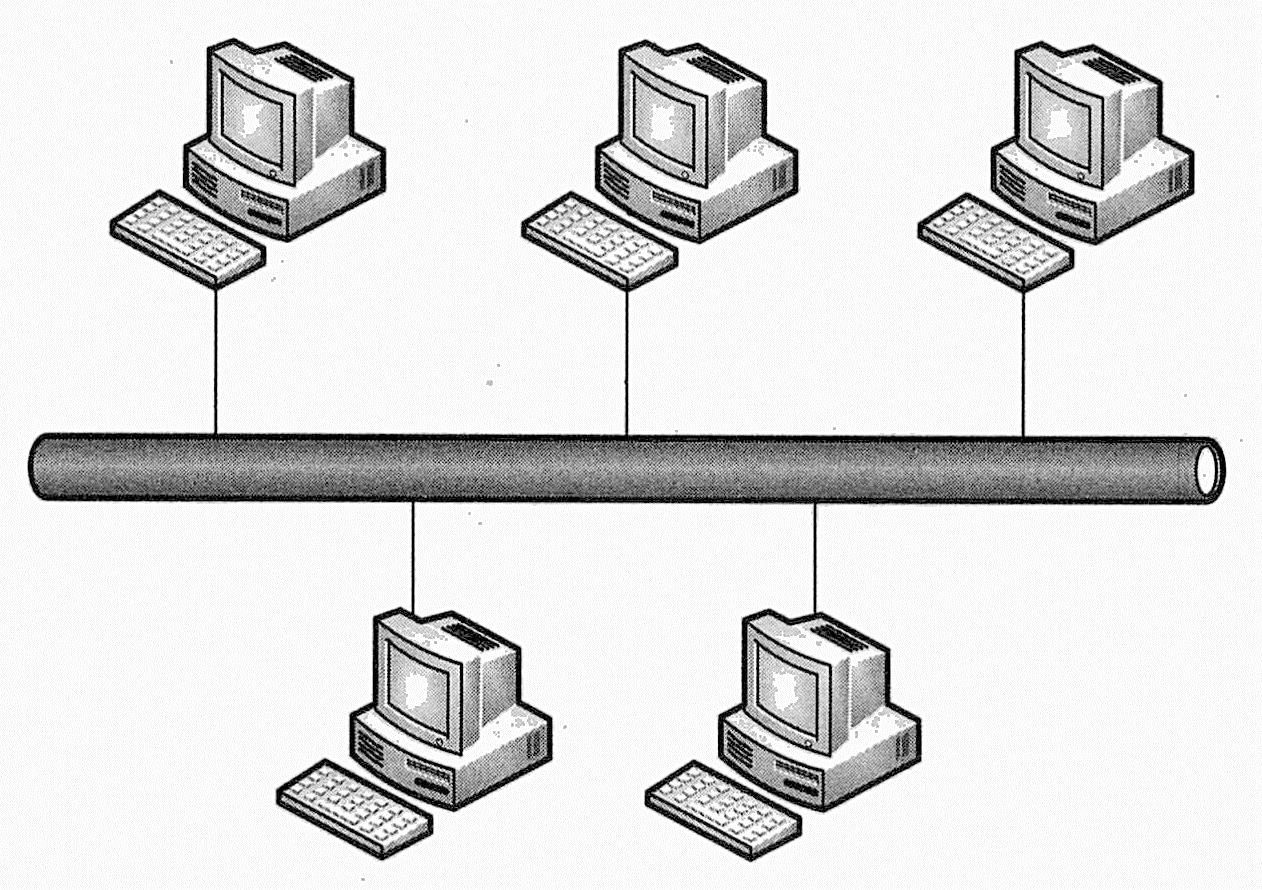

如下图所示，一个采用总线状拓扑结构方式的网络，是由一条共享的通信线路把所有节点连接在一起、这条共享的通信线路可以是一根同轴电缆。
|
|
|
|
|
|
|
|
总线状拓扑结构是目前最常见的，也最有代表性的。例如，现在使用最广泛的以太网就是属于总线型拓扑结构。
|
|
|
|
总线状拓扑结构的最大特点就是结构简单，易于组网，而且只需要一条共享的通信线路，所以网络建设的成本相对比较低廉。当然总线状拓扑结构的网络也有一些缺点，如线路某一处损坏，能引起多个节点通信故障，也即就是通常所说的一点失效，会引起多点失效的现象；还有就是由于采用一条共享的通信线路，所以当网络系统负载比较大的情况下，所有的节点都会同时且不断地去竞争这条唯一的共享线路，导致系统的性能大幅下降。
|
|
|
|
在一个总线状拓扑结构方式下，由于所有数据包都在唯一的一条共享线路上传送，因此一个站点发送的数据包，其他所有的站点都会接收到该数据包。并且在任何一个时刻只能有一个站点可以发送数据。
|
|
|
|
|
|
如下图所示，一个环状拓扑结构方式的网络，与总线状类似，也是由一条共享的通信线路把所有节点连接在一起的。不过稍有不同的是，环状拓扑结构中的共享线路是闭合的，即它把所有的站点最终排列成了一个环，每个站点只与其两个邻居直接相连。若一个站点想要给另一个发送信息，该报文必须经过它们之间的所有站点，就像是长城的烽火台通过一个接下一个地不断点燃烟火来传达军事信息一样。
|
|
|
|
|
|
|
|
|
|

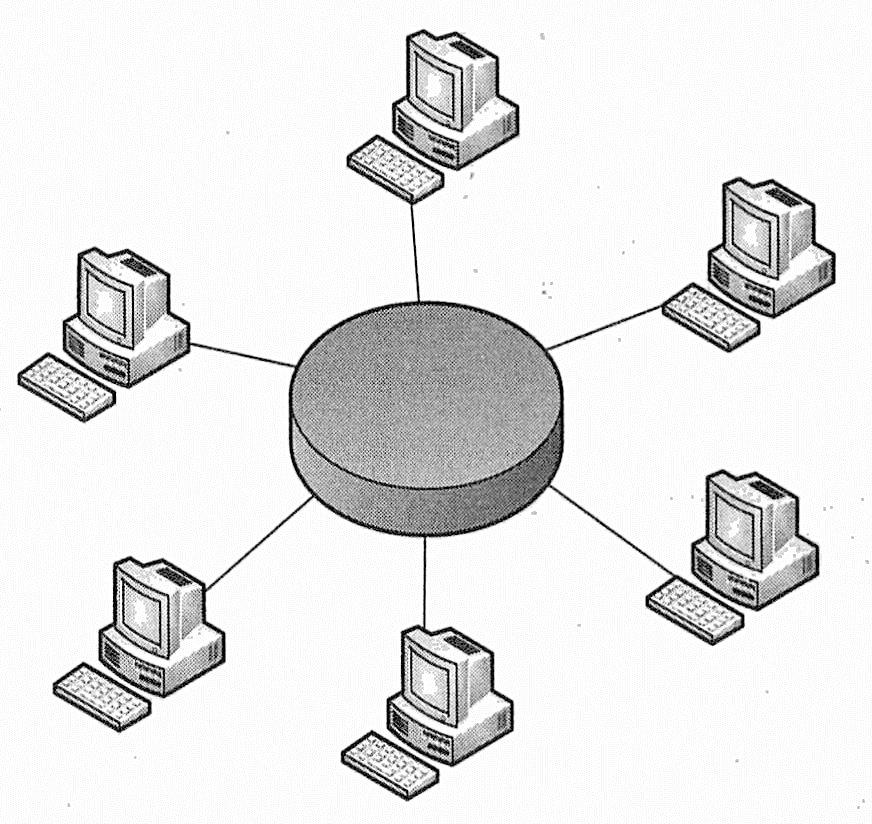

如下图所示，一个星状拓扑结构方式的网络在直观上就很容易理解，就像是一张蜘蛛网，中间是一个枢纽（网络交换设备），所有的节点都被连接到这个枢纽上，最终组成一个星状的拓扑结构的网络。
|
|
|
|
|
|
|
|
星状拓扑结构的特点也是很简单的，而且组网也很方便。由于每个节点都需要直接与中间的网络交换设备相连，所以与总线状拓扑结构相比，网络建设最初投入的成本会高一些。但是后期的网络维护会轻松许多，因为除了网络交换设备出现故障外，其他任何一个节点有问题都不会影响到其他节点。所以很容易定位出现故障的位置。
|
|
|
|
也许大多数读者现在会想到，自己单位的局域网就是属于这种拓扑结构。星状拓扑结构的网络的确也很常见，甚至可以说，目前，一般单位的局域网都是采用星状拓扑结构的网络，交换机就是处于中间枢纽位置上的网络交换设备。换言之，通过交换机（或集线器）来进行连接的网络都可以称为星状拓扑结构的网络。不过这里需要提醒大家注意的是：通过集线器来连接的这种网络只是在物理连线上属于星状拓扑结构，而在逻辑拓扑结构上来说，它仍然有可能是属于总线状拓扑结构的网络，因为网络中采取的媒体访问控制协议仍然可能是以太网协议（即CSMA/CD控制方法），后面的章节会进一步讲到。
|
|
|
|
|
|
如下图所示，一个全连接的网状拓扑结构方式的网络，就是网络中任何节点彼此之间都会由一根物理通信线路相连。因此，任何节点出现故障都不会影响到其他任何节点。但是采用这种拓扑结构方式的网络的布线就比较麻烦，而且网络建设的成本也很高，控制方法也很复杂，在现实中一般也很少见到这种网络。
|
|
|
|
|
|
|
