计算机系统是一个复杂的系统，而且影响其可靠性的因素也非常繁复，很难直接对其进行可靠性分析。但通过建立适当的数学模型，把大系统分割成若干子系统，可以简化其分析过程。
|
|
|
|
|
|

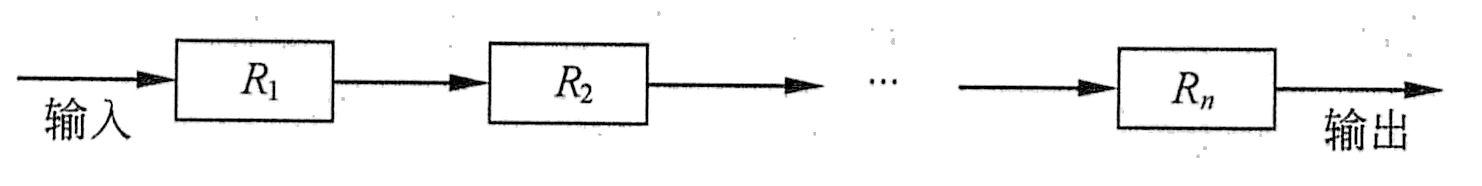

假设一个系统由n个子系统组成，当且仅当所有的子系统都有能正常工作时，系统才能正常工作，这种系统称为串联系统，如下图所示。
|
|
|
|
|
|
|
|
设系统各个子系统的可靠性分别用R1，R2，…Rn表示，则系统的可靠性R=R1×R2×…×Rn。
|
|
|
|
如果系统的各个子系统的失效率分别用λ1，λ2，…，λn来表示，则系统的失效率λ=λ1+λ2+…+λn。
|
|
|
|
|
|

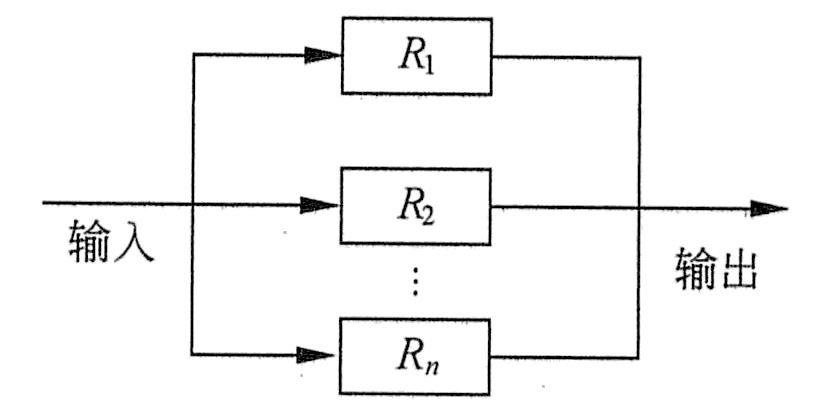

假如一个系统由n个子系统组成，只要有一个子系统能够正常工作，系统就能正常工作，如下图所示。
|
|
|
|
|
|
|
|
设系统各个子系统的可靠性分别用R1，…R2，Rn表示，则系统的可靠性R=1-（1-R1）×（1-R2）×…×（1-Rn）。
|
|
|
|
假如所有的子系统的失效率均为λ，则系统的失效率为μ：
|
|
|
|
|
|
在并联系统中只有一个子系统是真正需要的，其余n-1个子系统称为冗余子系统，随着冗余子系统数量的增加，系统的平均无故障时间也增加了。
|
|
|
|
|
|

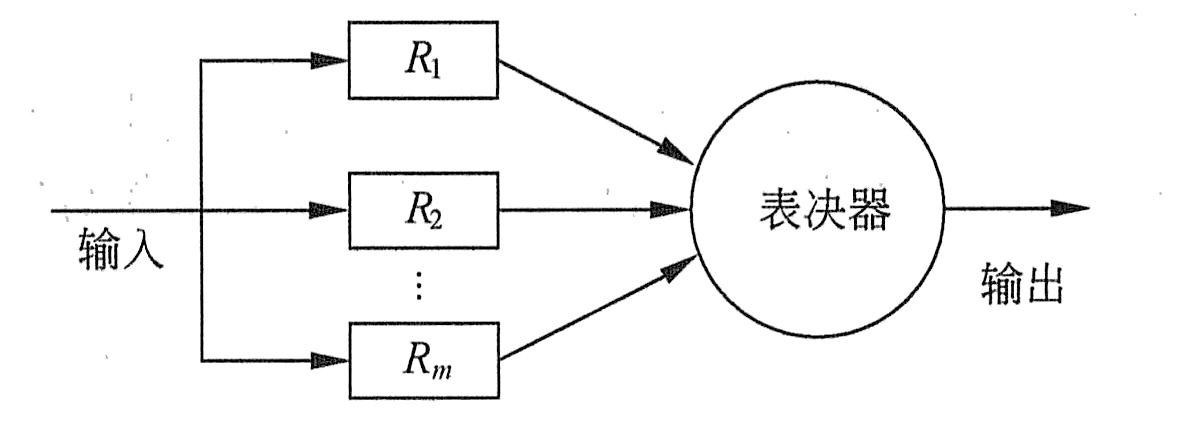

m模冗余系统由m个（m=2n+1为奇数）相同的子系统和一个表决器组成，经过表决器表决后，m个子系统中占多数相同结果的输出作为系统的输出，如下图所示。
|
|
|
|
|
|
|
|
在m个子系统中，只有n+1个或n+1个以上子系统能正常工作，系统就能正常工作，输出正确结果。假设表决器是完全可靠的，每个子系统的可靠性为R0，则m模冗余系统的可靠性为：
|
|
|
|
|
其中 为从m个元素中取j个元素的组合数。
|
|
|
|
在实际应用系统中，往往是多种结构的混联系统。例如，某高可靠性计算机系统由下图所示的冗余部件构成。
|
|
|
|
|
|
|
|
显然，该系统为一个串并联综合系统，我们可以先计算出中间2个并联系统的可靠度，根据并联公式R=（1-（1-R1）×（1-R2）×…×（1-Rn），可得到3个部件并联的可靠度为1-（1-R）3，2个部件并联的可靠度为1-（1-R）2。
|
|
|
|
然后，再根据串联公式R=R1×R2×…×Rn，可得到整个系统的可靠度：R×（1-（1-R）3）×（1-（1-R）2）×R。
|
|
|
