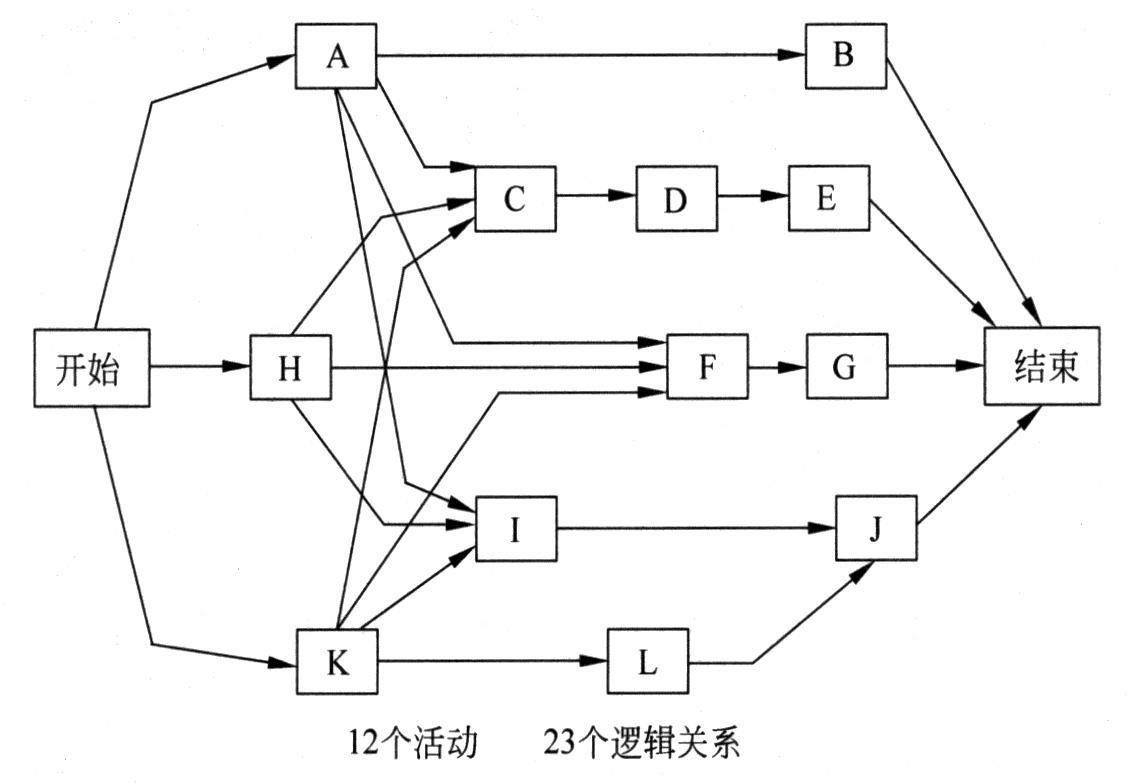

前导图法（Precedence Diagramming Method, PDM），也称为紧前关系绘图法，是一种利用节点表示活动，用箭线表示活动逻辑关系的项目网络图。活动节点法或单代号网络图（AON）是PDM的一种展示方法，是大多数项目管理软件所采用的方法，如下图所示。
|
|
|
|
|
|
|
|
前导图法包括四种活动依赖关系。紧前活动是在进度计划的逻辑路径中排在某个活动前面的活动。紧后活动是在进度计划的逻辑路径中排在某个活动后面的活动。四种活动逻辑关系如下：
|
|
|
|
.完成—开始（FS）：紧前活动必须完成，紧后活动才能开始的逻辑关系。
|
|
|
|
.完成—完成（FF）：只有紧前活动完成，紧后活动才能完成的逻辑关系。
|
|
|
|
.开始—开始（SS）：只有紧前活动开始，紧后活动才能开始的逻辑关系。
|
|
|
|
.开始—完成（SF）：只有紧前活动开始，紧后活动才能完成的逻辑关系。
|
|
|
|
PDM图中，FS关系最常用，SF关系很少用。下图所示为四种活动的依赖关系。
|
|
|
|
|
|
|
