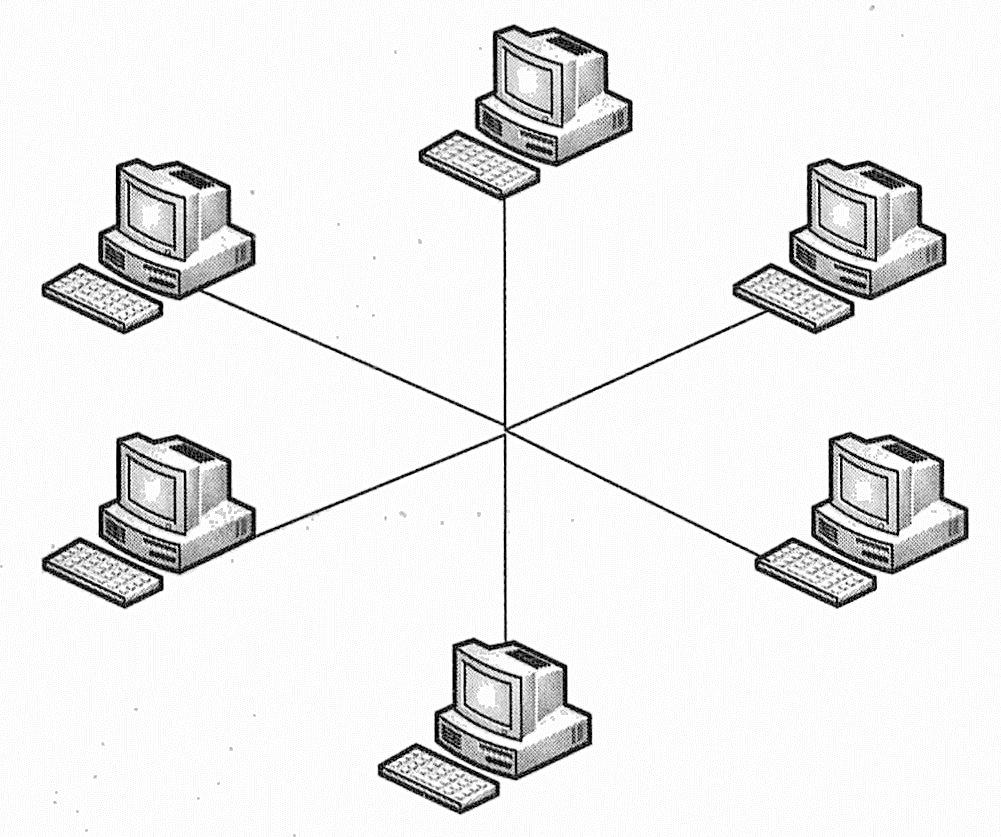

如下图所示，一个星状拓扑结构方式的网络在直观上就很容易理解，就像是一张蜘蛛网，中间是一个枢纽（网络交换设备），所有的节点都被连接到这个枢纽上，最终组成一个星状的拓扑结构的网络。
|
|
|
|
|
|
|
|
星状拓扑结构的特点也是很简单的，而且组网也很方便。由于每个节点都需要直接与中间的网络交换设备相连，所以与总线状拓扑结构相比，网络建设最初投入的成本会高一些。但是后期的网络维护会轻松许多，因为除了网络交换设备出现故障外，其他任何一个节点有问题都不会影响到其他节点。所以很容易定位出现故障的位置。
|
|
|
|
也许大多数读者现在会想到，自己单位的局域网就是属于这种拓扑结构。星状拓扑结构的网络的确也很常见，甚至可以说，目前，一般单位的局域网都是采用星状拓扑结构的网络，交换机就是处于中间枢纽位置上的网络交换设备。换言之，通过交换机（或集线器）来进行连接的网络都可以称为星状拓扑结构的网络。不过这里需要提醒大家注意的是：通过集线器来连接的这种网络只是在物理连线上属于星状拓扑结构，而在逻辑拓扑结构上来说，它仍然有可能是属于总线状拓扑结构的网络，因为网络中采取的媒体访问控制协议仍然可能是以太网协议（即CSMA/CD控制方法），后面的章节会进一步讲到。
|
|
|
|
|
|
|
|
| |
|
|
|
