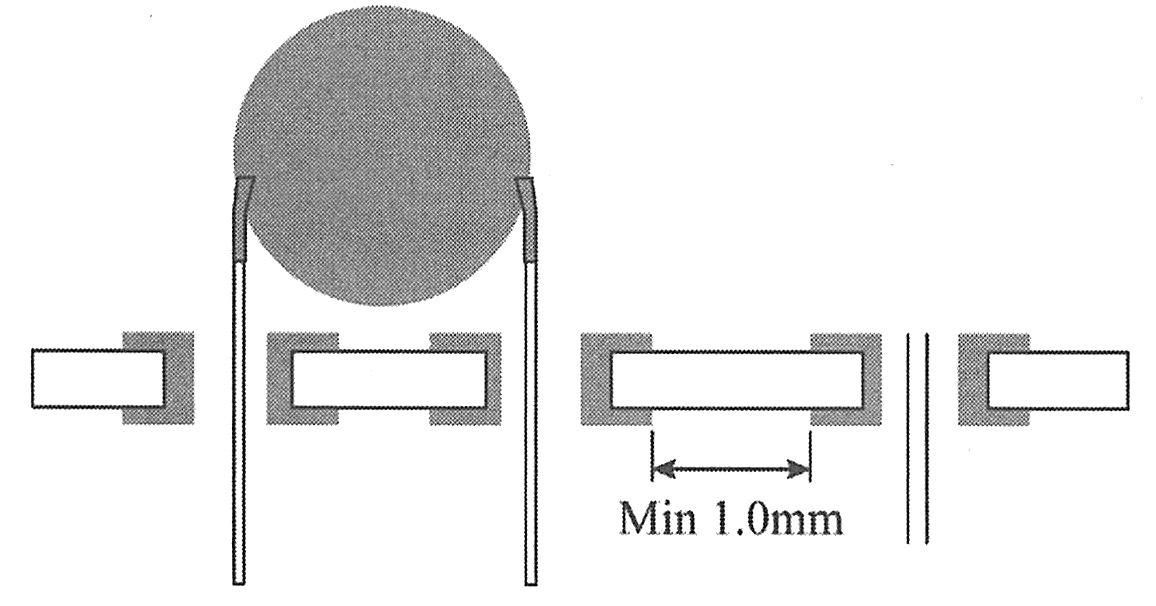

对于插件元器件的布局，通常要求端子的尺寸、位置要符合结构设计的要求，并达到最佳结构安装。此外过波峰焊的插件元器件焊盘间距大于1.0mm，为保证过波峰焊时不连锡，过波峰焊的插件元器件焊盘边缘间距应大于1.0mm（包括元器件本身引脚的焊盘边缘间距）；优选插件元器件引脚间距大于2.0mm，焊盘边缘间距大于1.0mm；在元器件本体不相互干涉的前提下，相邻元器件焊盘边缘间距满足如下图所示。
|
|
|
|
|
|
|
|
|
|
|
|
| |
|
|
|
