通常软件开发项目是要实现目标系统的物理模型，即确定待开发软件的系统元素，并将功能和数据结构分配到这些系统元素中，它是软件实现的基础。但是目标系统的具体物理模型是由它的逻辑模型经实例化，即具体到某个业务领域而得到的。与物理模型不同，逻辑模型忽视实现机制与细节，只描述系统要完成的功能和要处理的数据。作为目标系统的参考，系统分析的任务就是借助于当前系统的逻辑模型导出目标系统的逻辑模型，解决目标系统的“做什么”的问题。
|
|
|
|

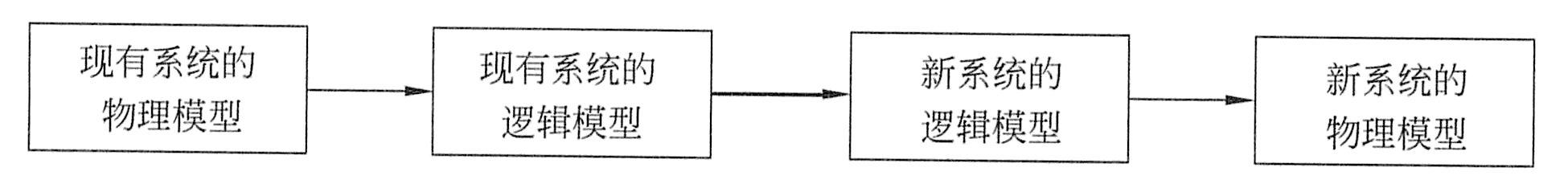

结合现有系统（当前）分析，进行新系统设计的过程如下图所示。
|
|
|
|
|
|
|
|
（1）获得当系统的物理模型。当前系统可能是需要改进的某个已在计算机运行的数据处理系统，也可能是一个人工的数据处理过程。在这一步首先分析、理解当前系统是如何运行的，了解当前系统的组织机构、输入输出、资源利用情况和日常数据处理过程，并用一个具体模型来反映自己对当前系统的理解。这一模型应客观地反映现实世界的实际情况。
|
|
|
|
（2）抽象出当前系统的逻辑模型。在理解当前系统“怎样做”的基础上，抽取其“做什么”的本质，从而从当前系统的物理模型抽象出当前系统的逻辑模型。在物理模型中有许多物理因素，随着分析工作的深入，有些非本质的物理因素就成为不必要的负担，因而需要对物理模型进行分析，区分出本质的和非本质的因素，去掉那些非本质的因素即可获得反映系统本质的逻辑模型。
|
|
|
|
（3）建立目标系统的逻辑模型。分析目标系统与当前系统逻辑上的差别，明确目标系统统到底要“做什么”，从当前系统的逻辑模型导出目标系统的逻辑模型。
|
|
|
|
（4）建立目标系统的物理模型。根据新系统的逻辑模型构建出相应的物理模型。
|
|
|
|
：原有系统可以是一个正在运行的软件系统，也可以是一个纯手工运作的流程。
|
|
|
